A resposta curta: escolha o tubo PEEK preenchido com fibra de carbono quando a rigidez e a estabilidade dimensional adicionais justificarem suas compensações
Os tubos PEEK são formas ocas semiacabadas usadas como fornecidas ou usinadas em peças como buchas, luvas, vedações, componentes de válvulas e corpos isolantes. A fibra de carbono é adicionada quando o PEEK não preenchido não fornece rigidez, controle dimensional ou resistência à deformação suficientes sob carga mecânica e térmica.
Isso não torna o material preenchido com carbono a escolha premium automática. Pode ser menos indulgente que o PEEK virgem, mais difícil com ferramentas de corte e eletricamente diferente. A decisão correta depende da direção da carga, da temperatura, da exposição química, das superfícies de contato, dos requisitos elétricos e da quantidade de material que você espera remover. GuangZhou Ideal ofertasTubos PEEK preenchidos com fibra de carbonocom teor de fibra de carbono ajustável de 10% a 40%; a empresa identifica 30% como o índice comumente usado.
Canos, tubos e tubulações podem descrever o mesmo material semiacabado - mas as dimensões devem ser declaradas de forma inequívoca
Em catálogos de materiais de polímero, “tubo PEEK”, “tubo PEEK” e “tubo PEEK” são frequentemente usados de forma intercambiável. Os compradores não devem presumir que estes termos seguem as convenções de tubulações metálicas. Um fornecedor pode estar descrevendo uma peça bruta de usinagem de parede espessa em vez de uma linha com pressão nominal destinada a transportar fluido conforme instalada.
O desenho da compra, e não o substantivo, deve controlar o pedido. Se o serviço de pressão estiver envolvido, as dimensões do estoque semiacabado por si só não estabelecem a capacidade de pressão. A geometria acabada, as juntas, a temperatura, o meio, o histórico de carga e o padrão de projeto aplicável precisam de revisão de engenharia separada.
Definir diâmetro externo, diâmetro interno, espessura da parede, comprimento e tolerância de usinagem em um desenho cotado
Indique o diâmetro externo, o diâmetro interno e o comprimento e, em seguida, identifique se cada valor é nominal, conforme produzido ou exigido após a usinagem. Inclui concentricidade, retilineidade, circularidade, acabamento superficial e condição final onde afetam a peça acabada. Uma tolerância geral de mais ou menos diâmetro não controla a concentricidade do furo ao diâmetro externo.
Deixe margem de usinagem suficiente para limpar a superfície e corrigir a distorção esperada, mas não tanto que o custo do material e o tempo de usinagem aumentem desnecessariamente. Paredes com acabamento fino precisam de atenção especial: a pressão do mandril, o calor de corte e a tensão residual podem mover um furo depois que ele sai da máquina.
Trate as faixas de tamanho publicadas e a tolerância de ±0,02 mm como afirmações para esclarecimento, e não como garantias para todas as combinações ID/OD

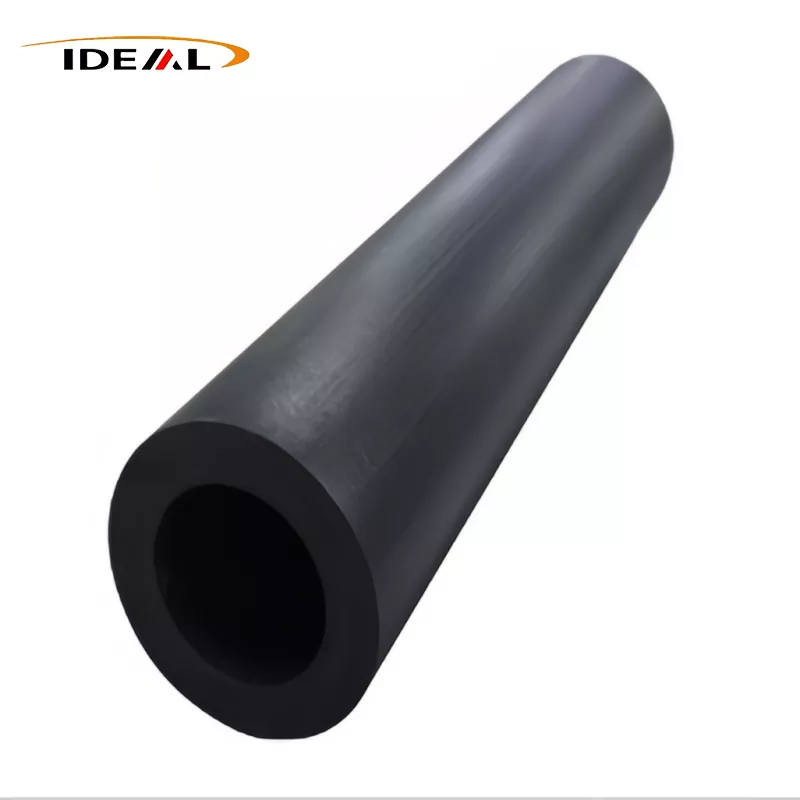

A página do produto GuangZhou Ideal lista material preto, ID nominal de Φ20–458 mm, diâmetro externo de Φ15–404 mm, comprimentos de 1.000 mm e 3.000 mm e uma tolerância declarada de ±0,02 mm. Esses intervalos não devem ser lidos como uma matriz de dimensões livremente intercambiáveis; um tubo válido deve ter um diâmetro externo maior que seu ID.
Antes de fazer um pedido, pergunte quais combinações de ID/OD estão disponíveis e quais recursos a tolerância cobre. Confirme também a temperatura de medição, o método de inspeção, o plano de amostragem, os critérios de retilineidade e se a tolerância se aplica ao material ou a uma superfície usinada. Opublicou tamanhos de tubos PEEK e informações de tolerânciasão um ponto de partida útil para uma solicitação de cotação, e não um substituto para um desenho aceito.
O que a fibra de carbono muda no PEEK – e o que ela não melhora automaticamente
As fibras de carbono restringem o movimento dentro da matriz PEEK. Em uma classe e orientação adequadas, isso geralmente aumenta a rigidez, reduz as alterações dimensionais sob carga e melhora a estabilidade à medida que a temperatura muda. Esses efeitos podem ajudar uma luva usinada a manter a geometria ou reduzir a deformação onde o PEEK virgem se moveria demais.
O reforço também introduz direcionalidade. A rota de fabricação e o fluxo de material podem alinhar as fibras, portanto as propriedades axiais e através da parede podem ser diferentes. A fibra de carbono não melhora automaticamente todas as interfaces de desgaste, preserva o isolamento elétrico ou aumenta a resistência a todos os produtos químicos. Também pode reduzir a ductilidade e tornar as arestas mais propensas a lascar durante usinagem ou montagem agressiva.
Compare classes de PEEK virgens, preenchidas com fibra de carbono e outras modificadas em termos de rigidez, desgaste, comportamento elétrico, exposição química e usinabilidade
| Fator de decisão | Virgem PEEK | PEEK preenchido com fibra de carbono | Outras classes de PEEK modificadas |
|---|---|---|---|
| Rigidez e estabilidade dimensional | Útil onde a tenacidade e o comportamento do material não preenchido são prioridades | Geralmente favorecido quando a deflexão, a fluência ou o movimento térmico controlam o projeto | Classes preenchidas com vidro ou outras classes reforçadas podem oferecer um equilíbrio diferente entre rigidez e comportamento elétrico |
| Vestir | O desempenho depende muito da carga, velocidade, temperatura e superfície de apoio | Pode melhorar algumas condições de desgaste, mas as fibras expostas podem afetar a superfície de contato | As classes de rolamento podem ser preferíveis quando o atrito e o desgaste são os requisitos principais |
| Comportamento elétrico | Normalmente selecionado onde o isolamento é necessário | Pode ter resistividade menor, mas o percentual de carbono por si só não define uma classe elétrica | As formulações podem ser adaptadas para isolamento, controle estático ou condutividade; verificar dados reais |
| Usinagem | Geralmente menos abrasivo para ferramentas | A fibra de carbono aumenta o desgaste da ferramenta e pode contribuir para o rompimento das arestas | A resposta da ferramenta depende do pacote de preenchimento |
Para usinar tubos PEEK preenchidos com fibra de carbono, use ferramentas afiadas e adequadas e fixação controlada. Observe o acabamento do furo, a geração de calor e a ruptura da fibra, em vez de confiar apenas na leitura do diâmetro externo. Se a exposição química for crítica, avalie o grau completo em relação ao fluido, concentração, temperatura, pressão e tempo de exposição reais.
Uma etiqueta “tubo PEEK com 30% de fibra de carbono” não é uma especificação completa do material
A porcentagem indica o carregamento de enchimento, mas não o suficiente para aprovar um material. Você ainda precisará do grau da resina e do composto, da rota de fabricação, do formato da fibra, dos controles de qualidade e dos dados de propriedade do estoque fornecido. Esclarecer se a percentagem indicada é definida em peso ou outra base.
Pergunte também se o tubo virá de um lote de produção e se o fornecedor pode fornecer registros de inspeção vinculados ao lote. Um protótipo que usina de forma limpa não prova que o estoque posterior se comportará de forma idêntica se o composto, o processo ou a orientação da fibra mudarem. Aprove a classificação exata e o formato do estoque, não uma descrição genérica “30% CF PEEK”.
Os dados do fornecedor devem corresponder ao grau real, método de teste, orientação da fibra e condições de serviço
Os valores da folha de dados são úteis apenas quando representam o material que você receberá. Verifique a orientação da amostra, o condicionamento, a temperatura do teste e o método de teste. Os dados dos cupons moldados por injeção podem não prever o comportamento de um tubo de parede espessa usinado em uma direção de fibra diferente.
Para aplicações de alta temperatura, compare as propriedades na temperatura de serviço em vez de usar valores de temperatura ambiente. Para serviços químicos, considere estresse e calor simultâneos. Se dimensões apertadas forem importantes, solicite medições na geometria fornecida e combine como as peças serão condicionadas antes da inspeção.
Valide o volume e a resistividade da superfície antes de tratar o PEEK preenchido com fibra de carbono como condutor ou dissipativo de estática
A fibra de carbono pode reduzir a resistividade elétrica do PEEK, mas a condutividade não decorre diretamente da porcentagem de carga. A distribuição das fibras, o contato entre as fibras, a orientação, a espessura da parede e o processamento influenciam o resultado. Um material descrito como reforçado com carbono ainda pode não atingir a faixa de resistência exigida.
Coloque a resistividade de volume necessária ou a faixa de resistividade de superfície no desenho ou na especificação do material, juntamente com o método de teste e os requisitos de condicionamento. Se a dissipação de carga for crítica para a segurança, teste o estoque de tubos representativo ou os componentes acabados. Não substitua um certificado de teor de carbono por medições elétricas.
Lista de verificação de RFQ: confirme o conteúdo de fibra de carbono, geometria, tolerâncias, acabamento superficial, registros de inspeção, documentos de conformidade, quantidade, prazo de entrega e entrega no destino
- Material:grau exato de PEEK, porcentagem de fibra de carbono e como essa porcentagem é definida.
- Geometria:DE, ID, condição da parede, comprimento, condição final e tolerância de usinagem.
- Controles:tolerâncias dimensionais, concentricidade, retilineidade, circularidade e requisitos de acabamento superficial.
- Desempenho:temperatura de serviço, cargas, produtos químicos, interface de desgaste e comportamento elétrico necessário.
- Evidência:dados de teste aplicáveis, rastreabilidade do lote, relatório de inspeção e documentos de conformidade exigidos.
- Termos comerciais:quantidades de protótipo e produção, prazo de entrega, embalagem, Incoterms e entrega no destino nos EUA.
- Aceitação:revisão aprovada do desenho, método de inspeção e procedimento para lidar com estoque não conforme.
