Antes de solicitar um orçamento, decida o que você realmente está comprando: material tubular que será usinado em um componente ou tubo com pressão nominal destinado a transportar fluido. Em seguida, especifique o diâmetro externo, ID, comprimento, envelope da peça acabada, condições de serviço, quantidade, requisitos de inspeção e documentação. Essa distinção evita o erro de solicitação de cotação mais caro: tratar um perfil de plástico de engenharia semiacabado como se fosse um componente certificado do sistema de tubulação.
Primeiro decida se a aplicação precisa de material tubular semiacabado ou tubo de processo com pressão nominal

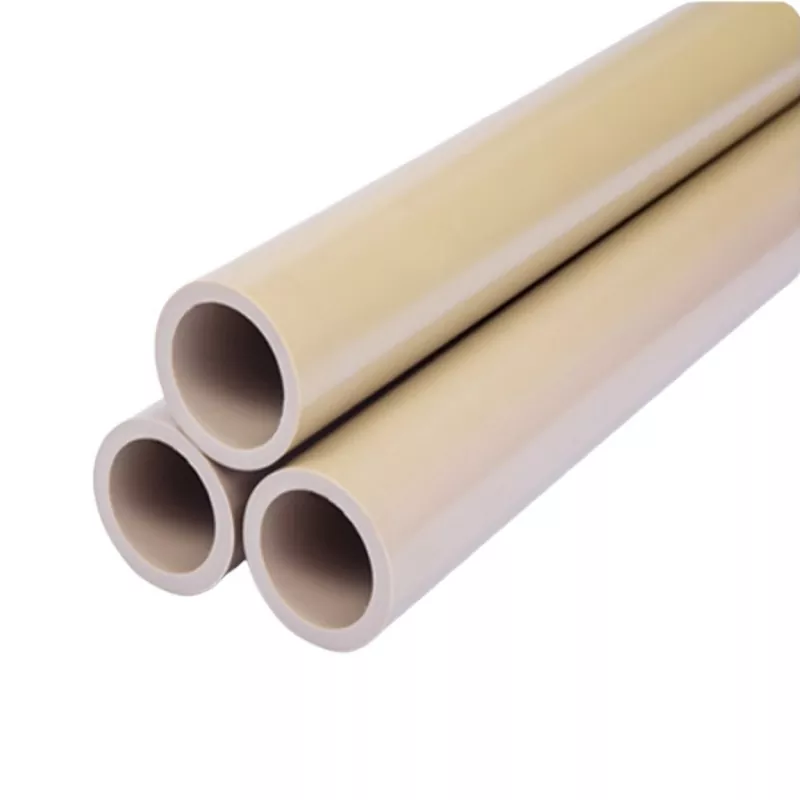

MaioriaTubos PEEK GF30vendidos como perfis semi-acabados são tubos de parede espessa usados para usinar buchas, luvas, corpos isolantes, componentes de desgaste e peças estruturais. A palavra “tubo” descreve a geometria; ele não estabelece automaticamente uma classificação de pressão.
Se o produto contiver gás ou líquido pressurizado, sua consulta precisará de mais do que dimensões. Indique o meio, as temperaturas de operação e de perturbação, a pressão normal, os ciclos de pressão, o projeto da junta, o código de projeto necessário e o teste de aceitação. Pergunte se o fornecedor pode fornecer dados de classificação de pressão para o grau, tamanho e temperatura exatos. Sem essa evidência, trate o material comoEstoque tubular PEEK GF30, não como tubulação de processo aprovada. Isto é particularmente importante em serviços químicos, onde a permeação, a tensão, a temperatura e o projeto da conexão podem determinar falhas mesmo quando o próprio polímero resiste ao fluido.
Traduza o desenho em um OD, ID, parede, comprimento e envelope de peça acabada inequívocos
Envie um desenho controlado em vez de uma captura de tela marcada. Deve identificar unidades, número do desenho, revisão, método de projeção e cada superfície crítica. Indique o diâmetro externo e o diâmetro interno diretamente; não espere que o fornecedor obtenha um de uma parede nominal. Inclua requisitos de comprimento de corte, retilineidade ou concentricidade quando funcional e identifique quais superfícies permanecerão conforme fornecidas.
O envelope da peça acabada é igualmente importante. Mostre o maior diâmetro externo acabado, o menor diâmetro interno acabado, ressaltos, ranhuras, roscas e superfícies de referência que devem caber dentro da peça bruta solicitada. Um tubo pode corresponder às dimensões nominais, mas deixar muito pouco material para limpar desvios, irregularidades superficiais ou pontas cortadas.
Normalize os tamanhos disponíveis como DE × ID, de Φ20 × Φ15 a Φ458 × Φ404, com comprimentos de estoque de 1.000 mm e 3.000 mm
Ideal Plastic lista combinações OD × ID abrangendo Φ20 × Φ15 a Φ458 × Φ404, com comprimentos de 1000 mm e 3000 mm. Use a mesma convenção na RFQ e rotule as unidades como milímetros. Os pontos finais descrevem o intervalo publicado; eles não significam que todos os pares possíveis de OD e ID sejam estoque padrão. Confirme a combinação exata através dofaixa de tamanho de tubo PEEK GF30 publicada.
| Campo de solicitação de cotação | O que declarar |
|---|---|
| Dimensões em branco | OD × ID × comprimento de corte, todos com unidades |
| Envelope finalizado | OD máximo finalizado, ID mínimo finalizado e recursos críticos |
| Comprimento do estoque | Peças de 1000 mm, 3000 mm ou cortadas pelo fornecedor |
| Quantidade | Número de comprimentos completos, peças brutas ou peças acabadas |
| Geometria crítica | Concentricidade, retilineidade, esquadria final e esquema de referência quando necessário |
Separe a tolerância do estoque da tolerância da peça acabada e confirme a margem de usinagem antes de fazer o pedido
A página do produto indica uma tolerância de ±0,02 mm, mas uma solicitação de cotação nunca deve repetir esse valor sem definir seu escopo. Pergunte qual dimensão ela cobre, se se aplica a peças padronizadas ou usinadas e sob quais condições de medição. Tolerância DE, tolerância DI, variação de parede, ovalidade e retilineidade são controles diferentes.
Para um componente usinado, especifique as tolerâncias de acabamento separadamente e deixe o fornecedor confirmar uma margem de usinagem adequada. Não encomende um tubo quase líquido com base apenas nas dimensões nominais. O PEEK preenchido com vidro é rígido, mas a tensão residual, a pressão da ferramenta e o calor gerado durante a usinagem ainda podem mover uma seção fina após a remoção do material.
Combine 30% de PEEK preenchido com vidro com temperatura, direção de carga, exposição química e serviço elétrico
PEEK GF30 é PEEK composto com 30% de fibra de vidro. O reforço é geralmente selecionado para aumentar a rigidez estrutural, melhorar o controle de fluência e reduzir o movimento dimensional em comparação com o PEEK sem preenchimento. Essas vantagens não eliminam a necessidade de definir a aplicação.
Informe ao fornecedor as temperaturas contínuas e de curta duração, direção da carga, duração da carga, ciclagem, materiais correspondentes e desgaste esperado. Para exposição química, nomeie o fluido real, a concentração, a temperatura, o tempo de exposição e se há tensão mecânica presente. “Resistente a produtos químicos” é muito amplo para aprovação de projeto. Para peças elétricas, identifique as propriedades dielétricas, de isolamento e de rastreamento necessárias, em vez de assumir que o comportamento do polímero base permanece inalterado no composto preenchido.
Compare o GF30 com o PEEK não preenchido quando a rigidez, a expansão térmica e o controle dimensional determinam a decisão
Escolha o GF30 quando a rigidez, a resistência à fluência e o controle dimensional sob calor forem fundamentais para o projeto. Considere o PEEK sem preenchimento quando a ductilidade, a pureza, o acabamento superficial ou o comportamento de usinagem menos abrasivo forem mais importantes. A fibra de vidro aumenta o desgaste da ferramenta e pode produzir uma superfície usinada diferente da do material não preenchido. Também pode criar propriedades dependentes da direção com base em como o material tubular foi processado.
Não selecione entre eles em uma folha de propriedades PEEK genérica. Compare os dados das classes reais e, para montagens estanques, pergunte se o valor da expansão térmica é relatado em uma direção relevante para o tubo e o componente acabado.
Valide a resistência à tração, o módulo de flexão, a expansão térmica e a resistência química na folha de dados específica da classe
Uma cotação útil identifica o composto exato e anexa sua folha de dados. Revise a resistência à tração, módulo de flexão, alongamento, comportamento térmico, densidade e coeficiente de expansão térmica, mas também verifique o método de teste, orientação e condicionamento da amostra. Um único valor de título pode vir de uma amostra moldada que não representa uma parede de tubo usinada.
A compatibilidade química necessita de disciplina semelhante. Solicite evidências específicas do grau em temperatura e concentração próximas às suas condições de serviço. Se a falha criar um risco de segurança ou desligamento, planeje testes de aplicação em material representativo da produção. As tabelas de resistência publicadas são ferramentas de triagem; eles não levam em conta todas as combinações de estresse, fluido, temperatura e tempo de exposição.
Exigir identificação de grau, métodos de teste, rastreabilidade de lote, registros de inspeção e documentos de conformidade aplicáveis
Escreva o pacote de documentação na RFQ para que seja precificado e preparado antes do envio. No mínimo, solicite a designação do fabricante e da classe, rastreabilidade do lote ou lote, certificado de conformidade, métodos de teste aplicáveis e um relatório de inspeção para as dimensões acordadas.
Se o seu projeto exigir conformidade ambiental, de qualidade, aeroespacial, automotiva ou específica do cliente, nomeie o documento ou padrão e a revisão necessária. Uma declaração geral de que o material está em conformidade com os requisitos internacionais não substitui o certificado que seu inspetor de recebimento precisa. Esclareça também se os registros devem rastrear cada peça cortada até o comprimento original e se os rótulos das embalagens devem conter o número do lote, a revisão do desenho e a linha do pedido de compra.
Envie à Ideal Plastic um pacote pronto para orçamento com revisão de desenho, condições de serviço, quantidade, nível de inspeção, escopo de usinagem, embalagem e destino de entrega
Seu pacote deve conter um desenho atual, e não diversas versões conflitantes. Inclua o grau solicitado, OD × ID × comprimento, envelope acabado, quantidade, ambiente de serviço, tolerâncias críticas, nível de inspeção e registros necessários. Defina se a Ideal Plastic está fornecendo tubos completos, peças cortadas ou componentes usinados acabados. As instruções de embalagem devem abordar embalagem limpa, proteção final, separação de peças e segregação de lote quando necessário.
Forneça o país de destino, código postal, condições de entrega e data solicitada. Perfis de grande diâmetro ou 3.000 mm podem criar restrições de frete e manuseio que não são visíveis no preço da peça. Enviando esses detalhes com oinquérito personalizado sobre tubo PEEK GF30fornece ao fornecedor informações suficientes para cotar materiais, usinagem, inspeção e logística na mesma base.
Perguntas frequentes do comprador: disponibilidade de estoque padrão, prazos de entrega declarados, amostras, usinagem e controle de poeira, embalagem e risco de entrega internacional
- Todos os tamanhos listados estão disponíveis para envio imediato?
- A Ideal Plastic indica envio no mesmo dia para tamanhos padrão, mas a disponibilidade deve ser confirmada para o diâmetro externo × ID exato, comprimento, quantidade e qualidade no momento do pedido.
- Qual é o prazo de entrega declarado para material personalizado?
- O prazo de entrega personalizado declarado é de 7 a 10 dias. Confirme se isso abrange apenas a produção ou também usinagem, inspeção, documentação e trânsito.
- Você deve solicitar uma amostra?
- Sim, se o acabamento superficial, a cor, a resposta de usinagem ou o ajuste forem sensíveis. Certifique-se de que a amostra seja do mesmo grau e, sempre que possível, representativa da rota de produção pretendida.
- Quem deve controlar a usinagem e o pó de fibra de vidro?
- Atribua o escopo de usinagem por escrito. A oficina mecânica deve usar ferramentas adequadas de metal duro ou outras ferramentas resistentes ao desgaste, controlar o calor e as rebarbas e capturar o pó de polímero cheio de vidro com extração e procedimentos de local de trabalho apropriados. Os parâmetros exatos de usinagem dependem dos requisitos de geometria, ferramentas, configuração e acabamento.
- Como as peças devem ser embaladas?
- Especifique embalagem limpa, extremidades protegidas, separação de superfícies acabadas, etiquetas de lote e controles de umidade ou contaminação exigidos pelo seu processo de recebimento.
- O que cria o risco de entrega internacional?
- Perfis longos, documentos alfandegários, cobranças de peso dimensional e prazos de entrega pouco claros são pontos problemáticos comuns. Envie o destino e a documentação necessária com o desenho e, em seguida, peça à Ideal Plastic para confirmar a disponibilidade, escopo e condições de envio em seu orçamento por escrito.
