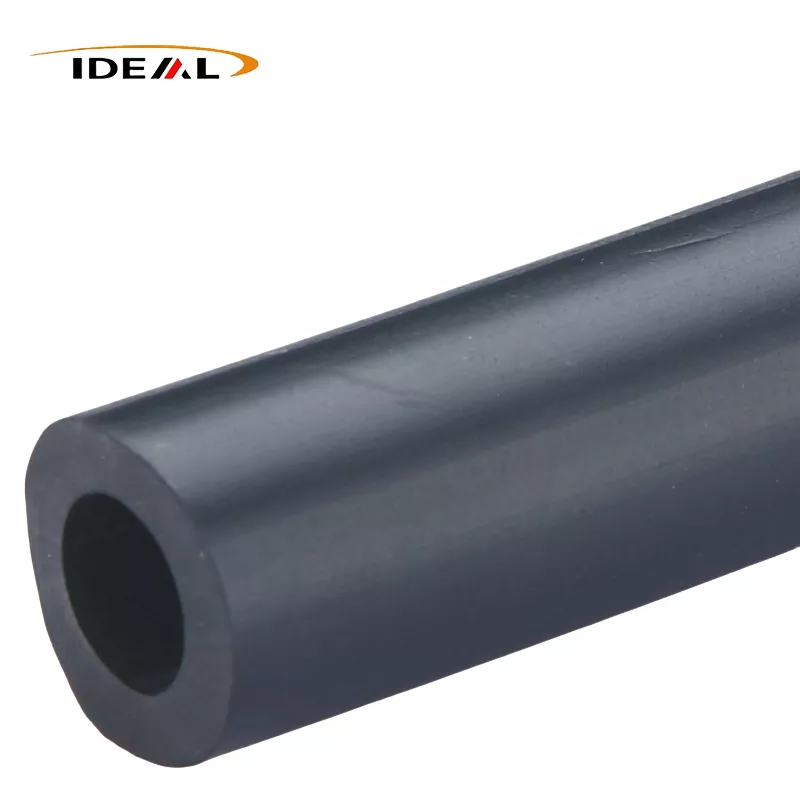

Tubos PEEK reforçados com fibra de carbonosão uma escolha prática quando um tubo PEEK padrão precisa de mais rigidez, estabilidade dimensional, capacidade de carga ou controle estático. A Ideal Plastic produz tubos PEEK pretos preenchidos com fibra de carbono com teor de fibra de carbono de 10% a 40%, opções LCF e SCF, faixas de diâmetro interno e externo declaradas, comprimentos de 1.000 mm ou 3.000 mm e tolerâncias de até ± 0,02 mm.
A qualidade certa não é selecionada apenas pela porcentagem de carbono. O comprimento da fibra, a geometria da parede, a temperatura operacional, as condições de desgaste, os requisitos elétricos e as dimensões acabadas afetam a especificação. Comece com o caso de carga e o desenho e, em seguida, solicite um orçamento de acordo com um material definido e um requisito de inspeção.
Quando os tubos PEEK preenchidos com fibra de carbono são a escolha certa
O Pure PEEK já fornece uma combinação útil de capacidade de temperatura, resistência química, comportamento ao desgaste e estabilidade dimensional. A adição de fibra de carbono altera o equilíbrio em relação à rigidez e ao suporte de carga. Isso é importante em um tubo usado como bucha de rolamento, componente isolante ou guia, passagem estrutural, rolo ou peça de transmissão ou outro perfil semiacabado que deve manter sua forma sob tensão.
Geralmente vale a pena considerar a fibra de carbono quando um tubo de PEEK puro desvia muito, se expande além da janela de ajuste ou se desgasta mais rápido do que a aplicação permite. Também pode ajudar em sistemas sensíveis à estática. O Plástico Ideal apresenta resistividade de volume tão baixa quanto1 × 10³Ω·cmpara sua linha de materiais PEEK preenchidos com fibra de carbono, mas o desempenho elétrico exigido deve ser confirmado para o grau exato, conteúdo de fibra, geometria e método de teste.
Não trate um tubo cheio de carbono como um substituto automático para todas as peças de PEEK. A fibra de carbono pode afetar a usinabilidade, a aparência da superfície, a anisotropia e o comportamento elétrico. Se o tubo precisar permanecer altamente isolante, se uma superfície de contato muito lisa for crítica ou se a peça for exposta a uma mistura química não coberta pelos dados existentes, solicite uma revisão específica do grau antes de fazer o pedido.
Selecione o conteúdo de fibra de carbono e o grau de fibra para o caso de carga
Quais são as alterações de 10% a 40% na fibra de carbono no PEEK
Ideal Plastic oferece conteúdo ajustável de fibra de carbono de 10% a 40%. Em geral, aumentar o nível de enchimento desloca o compósito para maior rigidez e suporte de carga, ao mesmo tempo que torna a escolha do material mais sensível à direção do processamento e ao design envolvente. A porcentagem mais alta não é automaticamente o melhor valor: pode ser desnecessária para um tubo com carga leve e pode complicar a usinagem ou os requisitos de superfície.
Especifique o resultado que você precisa em vez de apenas pedir “PEEK cheio de carbono”. As entradas úteis incluem carga radial, carga axial, extensão não suportada, faixa de temperatura, velocidade de deslizamento, material correspondente, ciclo de trabalho, meio químico e se o tubo deve dissipar carga estática. A Ideal Plastic apresenta valores de rigidez na faixa de 8 a 12 GPa para sua oferta de PEEK reforçado com fibra de carbono. Trate essa faixa como uma orientação em nível de produto, e não como um substituto para uma folha de dados específica de classe ou validação de projeto.
Opções de tubo PEEK LCF, SCF e CF30
O grau da fibra afeta mais do que o rótulo. LCF significa fibra longa de carbono; SCF significa fibra curta de carbono. Fibras mais longas podem ser úteis onde a eficiência do reforço e a rigidez são prioridades, enquanto os compostos de fibras curtas podem ser mais adequados para processamento convencional e perfis usinados detalhados. O resultado real depende da orientação da fibra, das condições de moldagem ou extrusão, da espessura da parede e da usinagem.
“CF30” normalmente identifica um composto PEEK com aproximadamente 30% de fibra de carbono, mas a designação deve ser confirmada com o fornecedor. Pergunte se o tubo PEEK CF30 citado é LCF ou SCF, qual tolerância se aplica após a usinagem e quais dados de propriedade pertencem a esse composto exato. Isso evita um erro de compra comum: comparar dois materiais por porcentagem de carbono e ignorar diferentes formas de fibra e rotas de fabricação.
Confirme tubos, tubos, perfis e dimensões usinadas antes de fazer o pedido
Especifique OD, ID, Espessura da Parede, Comprimento, Tolerância e Acabamento da Superfície
“Tubo PEEK” e “tubo PEEK” são frequentemente usados de forma intercambiável em pesquisas de fornecedores, mas a cotação ainda precisa de uma definição dimensional precisa. Forneça o diâmetro externo (OD), o diâmetro interno (ID), a espessura da parede ou seu cálculo, comprimento de corte, quantidade, tolerância, condição final e requisitos de acabamento superficial. Indique se as dimensões são fornecidas extrudadas, cortadas ou usinadas.
A Ideal Plastic lista comprimentos padrão de 1.000 mm e 3.000 mm e uma tolerância declarada de ±0,02 mm para seus tubos PEEK reforçados com fibra de carbono. Confirme quais dimensões a tolerância cobre. Uma tolerância externa restrita não significa automaticamente que o diâmetro interno, a concentricidade, a retilineidade ou a esquadria final tenham a mesma tolerância.
Use uma revisão de dimensão baseada em desenho para evitar erros de ajuste
Envie um desenho quando o tubo se encaixar em um eixo, em um alojamento ou em um conjunto de vedação ou rolamento. Marque os recursos críticos em vez de confiar na descrição de um catálogo. A revisão deve abranger:
- Limites de DE e DI, incluindo a espessura de parede necessária;
- concentricidade, retidão e ovalidade permitida onde a montagem depende delas;
- comprimento de corte, esquadria final, chanfros, ranhuras, furos ou outros detalhes usinados;
- grau do material, construção LCF ou SCF e porcentagem de fibra de carbono;
- método de inspeção, plano de amostragem, embalagem e documentação.
Para dimensões personalizadas de tubos PEEK de fibra de carbono, uma revisão do desenho geralmente é mais útil do que pedir apenas o tamanho nominal mais próximo. Ele expõe riscos de adequação antes da produção e dá ao fornecedor uma base clara para ferramentas, usinagem e inspeção.
Dados de desempenho publicados e limites de comparação
A Ideal Plastic declara uma temperatura de deflexão de calor acima de 315°C e temperatura de uso contínuo de até 260°C para informações do produto PEEK reforçado com fibra de carbono. Esses números indicam capacidade para altas temperaturas, mas não significam que um tubo possa suportar sua carga mecânica máxima continuamente a 260°C. Carga, espessura da parede, tempo de exposição, concentração de tensão e montagem afetam a temperatura útil do projeto.
O mesmo cuidado se aplica ao desgaste e à resistência química. O PEEK preenchido com carbono é destinado a condições exigentes de atrito, desgaste, carga e exposição a produtos químicos, mas o desempenho depende da superfície de contato, pressão, velocidade, lubrificação, temperatura e concentração química real. Uma declaração de compatibilidade química para PEEK não deve ser tratada como aprovação para cada mistura de solventes, fluido de processo ou ciclo de temperatura.
Use valores publicados para restringir a escolha do material e depois verifique a classe exata. Solicite uma folha de dados, uma amostra ou uma análise de aplicação quando a consequência da falha for alta. A Ideal Plastic afirma que estão disponíveis amostras grátis, que podem suportar uma verificação de ajuste ou um teste controlado de protótipo antes de um pedido maior.
Aplicações para sistemas de alta temperatura, desgaste, controle químico e estático
A tubulação PEEK de fibra de carbono é uma forte candidata para sistemas industriais que combinam calor com demanda mecânica. As áreas de avaliação típicas incluem:
- Peças de suporte ou transmissão:a fibra de carbono pode aumentar a rigidez e reduzir a deflexão em comparação com o PEEK puro comum.
- Montagens focadas no desgaste:o compósito é adequado para aplicações que envolvem atrito e desgaste, mas o material de acoplamento e a pressão-velocidade ainda precisam ser revisados.
- Tubulação de alta temperatura:o valor declarado de uso contínuo de 260°C e o HDT acima de 315°C fornecem um ponto de partida para a triagem térmica, e não um limite completo do projeto.
- Componentes do processo químico:avaliar o meio específico, a concentração, a temperatura e a duração da exposição, em vez de confiar na palavra “resistente a produtos químicos”.
- Equipamento sensível à estática:a resistividade de baixo volume declarada pode ser relevante quando a dissipação de carga é importante; confirme os requisitos de aterramento e teste elétrico para a peça acabada.
A fibra de carbono também é frequentemente comparada à fibra de vidro. A melhor escolha depende das propriedades desejadas: o PEEK preenchido com carbono é geralmente selecionado quando a rigidez, o peso, o comportamento ao desgaste ou a dissipação elétrica são mais importantes, enquanto a decisão final requer dados de qualidade comparáveis, em vez de apenas nomes de enchimento.
Solicite um orçamento verificado de tubo PEEK de fibra de carbono da Ideal Plastic
Envie à Ideal Plastic o desenho ou uma especificação clara para o seutubos PEEK reforçados com fibra de carbono. Inclua a temperatura da aplicação, carga, condições de atrito ou desgaste, meio químico, requisitos de controle estático, diâmetro externo, diâmetro interno, comprimento, tolerância, quantidade e meta de entrega.
Solicite o orçamento para identificar a porcentagem de fibra de carbono, construção LCF ou SCF, tolerâncias dimensionais aplicáveis, documentos de inspeção, disponibilidade de amostra e se a peça é fornecida em tubo ou acabada por usinagem. A Ideal Plastic fornece perfis PEEK semiacabados e usinados de Guangzhou, China, incluindo tubos e componentes personalizados, com prazos de entrega padrão ou personalizados para clientes internacionais.
Para uma primeira revisão, use opágina de cotação de tubo PEEK de fibra de carbono personalizadae anexe o desenho. Uma revisão verificada da classe e das dimensões normalmente economizará mais tempo do que escolher um tubo CF30 nominal e corrigir o ajuste após a produção.
