Os engenheiros que especificam tubos de polieteretercetona reforçada (PEEK) enfrentam uma decisão imediata: que tipo de reforço de fibra manterá a peça viva no campo. O PEEK não preenchido lida com altas temperaturas e produtos químicos agressivos sem esforço. Mas sob altas cargas contínuas ou temperaturas extremas, o plástico bruto se espalha. Você adiciona fibras para interromper essa mudança dimensional. A escolha quase sempre se restringe a 30% de fibra de carbono (CF30) ou 30% de fibra de vidro (GF30). Escolher errado significa desgaste prematuro nas peças correspondentes, curtos elétricos inesperados ou degradação térmica catastrófica.

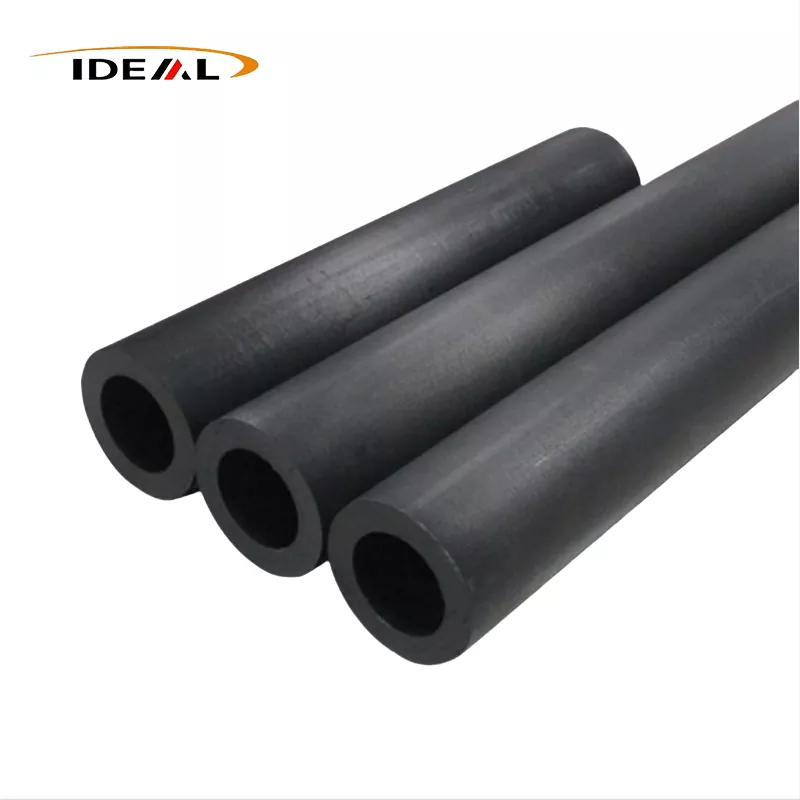

Você especificatubo PEEK reforçado com fibra de carbonoquando a aplicação envolve peças móveis, fricção deslizante ou um requisito estrito de dissipação estática. As fibras de carbono atuam como um lubrificante seco microscópico. Eles também retiram o calor da superfície de contato, evitando derretimento ou deformação localizada sob cargas pesadas.
Especifique PEEK GF30 quando precisar de isolamento elétrico e térmico máximo em uma aplicação estrutural puramente estática. O vidro é altamente abrasivo. Se você usar um tubo GF30 como rolamento ou bucha contra um eixo de aço, as fibras de vidro mastigarão rapidamente o metal correspondente. O CF30 poupa o eixo metálico, mantendo a rigidez estrutural da peça plástica.
A razão pela qual o PEEK não preenchido funciona tão bem se resume à sua estrutura molecular específica. Possui anéis aromáticos alternados e ligações éteres. As ligações éter proporcionam flexibilidade molecular, conferindo ao plástico sua tenacidade e resistência ao impacto inerentes. Os anéis aromáticos proporcionam extrema rigidez e estabilidade térmica. Essa configuração proporciona grande resistência ao calor, além de um equilíbrio preciso entre resistência e rigidez. Sob calor ou pressão, o PEEK não deforma facilmente e resiste bem a tensões repetidas.
PEEK também depende de uma estrutura altamente semicristalina. Mantém um nível de cristalinidade em torno de 25% a 35%, o que ajuda a manter intactas suas propriedades mecânicas mesmo quando as temperaturas sobem em direção ao seu ponto de fusão. O gerenciamento térmico preciso durante a extrusão garante que as cadeias poliméricas se dobrem nessas estruturas cristalinas altamente ordenadas. Se um fabricante resfria o tubo extrudado muito rapidamente, o plástico permanece amorfo, tornando-se translúcido e perdendo sua resistência química e resistência a altas temperaturas.
Quando você compõe essa matriz com fibras de carbono ou vidro picadas, você interrompe o dobramento perfeito das cadeias de polímero, mas ganha uma estrutura interna rígida. A matriz polimérica transfere a tensão aplicada diretamente às fibras muito mais fortes e rígidas. Isto restringe o movimento das cadeias poliméricas, interrompendo a fluência e aumentando drasticamente a resistência à tração. Ele também reduz o Coeficiente de Expansão Térmica Linear (CLTE) para níveis que se aproximam do alumínio ou do aço, permitindo que os engenheiros projetem ajustes de pressão de metal para plástico com tolerância restrita que não se soltarão quando a montagem aquecer.
Adicionar fibra de carbono não é uma atualização linear. Há uma grande penalidade na capacidade de fabricação. À medida que o conteúdo de fibra aumenta, a viscosidade de fusão do plástico aumenta. Em um tubo extrudado, essas fibras tendem a se alinhar na direção do fluxo, o que significa que o tubo desenvolve uma resistência à tração incrível ao longo de seu comprimento, com uma resistência ligeiramente menor ao longo de seu eixo circular.
Um preenchimento de 10% de carbono proporciona um aumento modesto na rigidez, ao mesmo tempo que mantém o índice de fluxo de fusão alto o suficiente para extrusões complexas e de paredes finas. Permanece relativamente fácil de usinar e resiste à fratura frágil.
Aumentar até 30% de fibra de carbono representa o padrão da indústria. Ele equilibra enormes ganhos de resistência à tração com usinabilidade aceitável. Esta relação proporciona a integridade estrutural necessária para aplicações de alta pressão sem sacrificar totalmente a resistência natural do plástico.
Com 40% de preenchimento de carbono, você alcança rigidez máxima. A desvantagem é a viscosidade extrema durante a fabricação. A extrusão ou moldagem por injeção de tubos 40% CF requer controle preciso de temperatura para evitar vazios. O material resultante é altamente frágil. A usinagem de 40% CF PEEK requer ferramentas de diamante policristalino (PCD), pois as fresas de topo de metal duro padrão perderão sua aresta de corte em minutos ao cortar esse volume de carbono abrasivo.
O PEEK não preenchido tem uma temperatura de distorção de calor (HDT) em torno de 152°C. Adicione 30% de fibra de carbono ou vidro e o HDT salta para 315°C. Ambos os materiais preenchidos suportam facilmente o calor ambiente extremo.
A divergência está nas vias elétricas. PEEK é naturalmente um isolante altamente eficaz. A adição de fibra de vidro mantém assim, mantendo a resistividade de alto volume. A adição de fibra de carbono reduz drasticamente a resistividade do volume. CF30 é inerentemente antiestático. Ao ajustar a matriz de carbono, os fabricantes podem produzir um cilindro PEEK antiestático ou um tubo PEEK totalmente condutivo. Se a sua linha de combustível ou componente aeroespacial precisar aterrar a carga estática com segurança, a fibra de carbono será obrigatória. A fibra de vidro irá reter essa carga até que ela crie tensão suficiente para formar um arco, causando potencialmente uma falha catastrófica em ambientes voláteis.
Tribologia – o estudo do atrito e do desgaste – é onde o CF30 e o GF30 se separam inteiramente com base em sua interação física com as superfícies correspondentes.
| Variante de material | Coeficiente de Fricção Dinâmica (vs Aço) | Perfil de desgaste da superfície correspondente | Condutividade Térmica |
|---|---|---|---|
| PEEK não preenchido | 0,30 - 0,40 | Baixo (não abrasivo) | Baixo (isolador) |
| PEEK CF30 | 0,15 - 0,20 | Muito baixo (autolubrificante) | Alto (dissipa o calor) |
| PEEK GF30 | 0,40 - 0,55 | Alto (altamente abrasivo) | Baixo (isolador) |
Em cargas dinâmicas, o acúmulo de calor destrói os plásticos. Cada polímero tem um limite de Pressão-Velocidade (PV). Se for ultrapassado esse limite, o plástico não consegue liberar o calor de fricção com rapidez suficiente, levando ao derretimento rápido e à falha dos componentes. O CF30 é excelente em rolamentos, vedações e anéis de desgaste porque as fibras de carbono atuam como conduítes térmicos, retirando o calor da interface de fricção e dispersando-o pelo corpo do tubo.
As fibras de carbono também atuam como lubrificante sólido. À medida que o PEEK se desgasta microscopicamente, ele deixa uma fina película tribológica de carbono na superfície de contato, diminuindo ainda mais o coeficiente de atrito ao longo do tempo.
As fibras de vidro fazem exatamente o oposto. Eles são isolantes térmicos, o que significa que o calor friccional permanece preso no ponto de contato, diminuindo o limite fotovoltaico efetivo da peça. Pior ainda, as fibras de vidro microscópicas expostas agem como uma lixa. Sob carga dinâmica, um tubo GF30 marcará agressivamente e desgastará o eixo de metal contra o qual passa. Use vidro para impasses estruturais estáticos. Use carbono para qualquer coisa que se mova.
Os engenheiros especificam esses tubos com base em extremos ambientais que destroem plásticos de engenharia padrão como Delrin ou Nylon.
Em aplicações aeroespaciais, a redução de peso orienta a escolha do material. Um tubo de fibra de carbono usinado substitui o alumínio e o titânio em sistemas de combustível, fuselagens de drones e impasses estruturais. Ele perde peso significativo ao mesmo tempo que resiste a fluidos agressivos de aviação, óleos hidráulicos e combustível de aviação.
Na área médica, um tubo PEEK para instrumentos médicos deve sobreviver a centenas de ciclos em uma autoclave a vapor de alta temperatura sem degradar, deformar ou perder estabilidade dimensional. As variantes preenchidas com carbono proporcionam a alta rigidez necessária para guias de direcionamento cirúrgico, cabos endoscópicos e componentes de fixação externa.
As operações de energia e de perfuração offshore dependem dePEEK preenchido com carbono extrudadopara ferramentas de perfilagem de cabo de fundo de poço e alojamentos de sensores. O material sobrevive à exposição contínua a gás ácido (H2S), pressão hidrostática extrema e temperaturas ambientes superiores a 200°C no subsolo.
A extrusão de PEEK preenchido é notoriamente difícil. As fibras podem aglomerar-se durante a fase de fusão, criando pontos secos, zonas ricas em resina ou vazios escondidos dentro da parede do tubo. Um vazio de 1 mm na parede de um tubo PEEK atua como um concentrador de tensão severa. Sob carregamento cíclico ou alta pressão hidrostática, microfissuras se propagam a partir deste vazio até que a peça seja completamente cisalhada. Como o PEEK preenchido com carbono é totalmente preto e completamente opaco, você não pode inspecionar visualmente o interior em busca dessas falhas.
Para garantir a integridade estrutural, a produção de alto nível depende deDetecção de defeitos baseada em IA. Este processo combina varredura acústica ultrassônica ou imagens avançadas de raios X com algoritmos de aprendizado de máquina. Ele identifica microvazios, aglomeração de fibras e variações de concentricidade em tempo real à medida que o tubo sai da matriz de extrusão. O sistema mapeia reflexões acústicas para tamanhos de defeitos físicos instantaneamente, rejeitando seções comprometidas da tubulação antes de serem enviadas. A captura desses defeitos internos garante que a parede final do tubo usinado não falhará sob pressão no campo.
Especificar a mistura correta de polímeros é inútil se a geometria final exigir muito pós-processamento. PEEK é uma matéria-prima cara. Comprar uma haste sólida e usinar 80% dela em chips destrói o orçamento do seu projeto e desperdiça um tempo valioso da máquina CNC. A aquisição de tubos com formato quase perfeito reduz drasticamente os custos de produção e o desperdício de material.

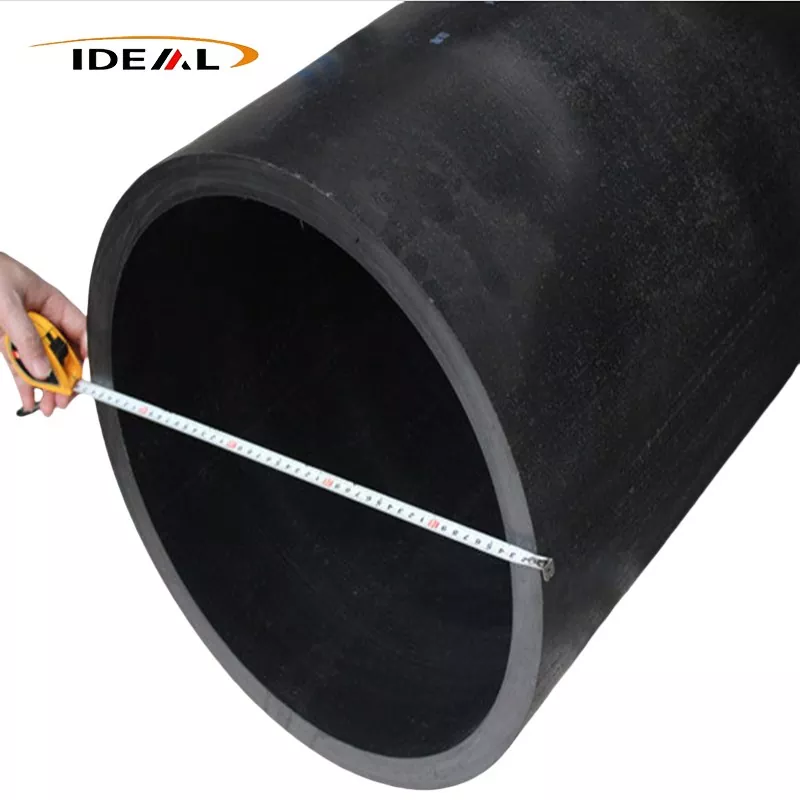

Como uma fábrica dedicada, a Guangzhou Ideal Plastic opera linhas especializadas de extrusão, moldagem por injeção e usinagem CNC especificamente para plásticos de engenharia de alta temperatura. Eles produzemTubos PEEK preenchidos com fibra de carbonocom taxas de preenchimento de carbono variando de 10% a 40%. A instalação extrusa perfis maciços, lidando com dimensões personalizadas que variam de 15 mm a 458 mm em especificações de diâmetro interno e externo.
Todos os materiais são apoiados pela gestão de qualidade ISO9001, juntamente com as certificações REACH e RoHS. Isso garante total conformidade para cadeias de fornecimento globais aeroespaciais, médicas e de fabricação de precisão. Ao combinar a taxa correta de preenchimento de carbono com uma extrusão com formato quase final, você obtém as propriedades mecânicas exatas para as quais projetou, entregues em uma geometria que minimiza a sobrecarga de usinagem.
