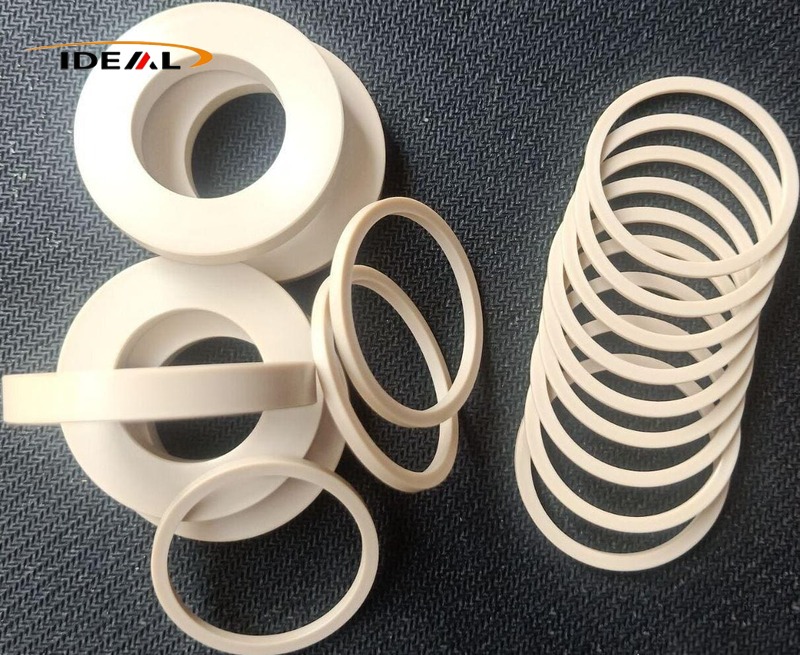

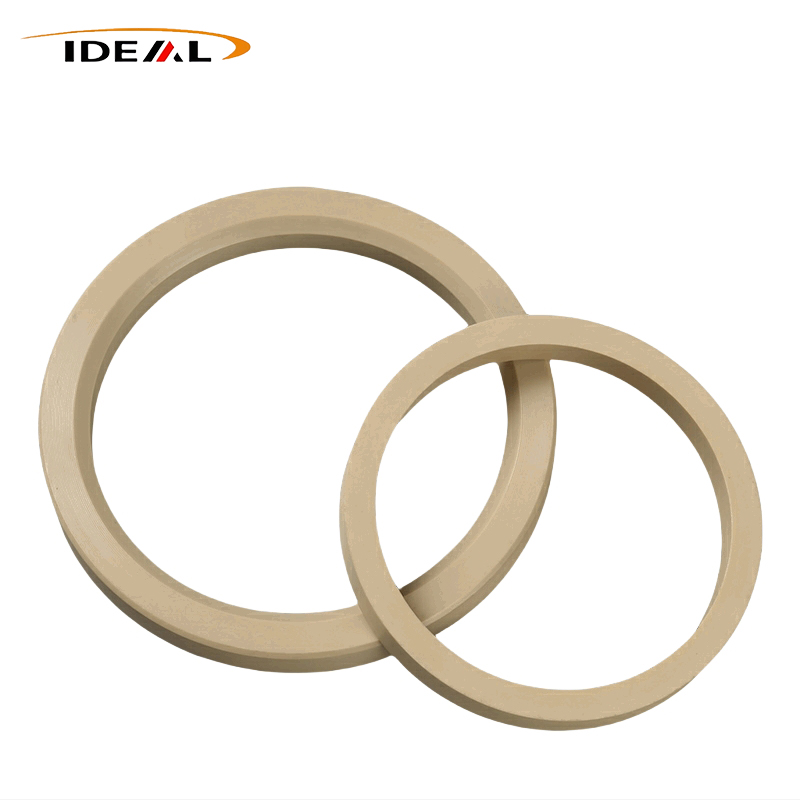

Os anéis de vedação PEEK da Ideal Plastic Factory são componentes plásticos de engenharia de alto desempenho projetados para vedação e suporte, caracterizados por alta rigidez e resistência à fluência. Fabricados usando usinagem CNC de precisão e moldagem por injeção em alta temperatura - complementados por recozimento com alívio de tensão - esses produtos oferecem alta precisão dimensional e qualidade consistente de lote a lote. Apoiamos a produção personalizada com base em desenhos não padronizados, amostras de pequenos lotes e pedidos de exportação em grande escala.
Anéis de vedação PEEK oferecidos porFábrica de plástico idealsão componentes de suporte e vedação anular de alto desempenho fabricados a partir de material base de polieteretercetona. Os clientes geralmente os utilizam como anéis guia, anéis de suporte e anéis de apoio antiextrusão, que se encaixam perfeitamente dentro de ranhuras de vedação dinâmicas e estáticas.
Esses componentes anulares atendem a vários propósitos práticos ao mesmo tempo: guiar o movimento, resistir ao desgaste abrasivo, suportar cargas estruturais e evitar a extrusão da vedação. Um detalhe importante que vale a pena observar: quase todos os anéis de vedação de polieteretercetona independentes não possuem as propriedades elásticas inerentes à borracha. Para um desempenho de vedação adequado, devem ser combinados com peças elásticas auxiliares.
Quando comparadas com anéis de vedação de PTFE e náilon, as alternativas de PEEK oferecem resistência muito mais forte à fluência sob condições extremas de trabalho: alto calor, pressão elevada e fluidos químicos corrosivos. Eles resolvem com eficácia os problemas industriais recorrentes observados nas vedações convencionais, incluindo deformação por fluxo a frio, mudança dimensional e quebra prematura. Graças a essas características confiáveis, eles são amplamente integrados em conjuntos de vedação para equipamentos industriais premium em diversos setores.
Na operação no mundo real, os anéis de vedação de polieteretercetona atuam apenas como superfícies deslizantes rígidas que suportam calor, fricção e deformação por fluência. Toda a pré-carga compressiva necessária para uma vedação eficaz vem de componentes elásticos externos, como anéis de vedação e molas metálicas energizadas. Essa diferença fundamental diferencia os anéis de vedação de polieteretercetona dos anéis de vedação de borracha sólida.
Em ambientes de alta pressão, os anéis de vedação elásticos são facilmente forçados pelo meio fluido em pequenas aberturas de montagem dentro das ranhuras de vedação. Esta compressão contínua acabará por causar ruptura por cisalhamento do elastômero.
Instalados como uma barreira rígida, os anéis de apoio em PEEK impedem que os O-rings sejam extrudados nas folgas. Esta configuração aumenta a classificação geral de pressão de todo o sistema de vedação e prolonga significativamente a vida útil dos O-rings emparelhados.
Instalados em pistões e hastes de pistão para movimento alternativo ou rotativo, esses anéis absorvem cargas laterais e mantêm um alinhamento axial preciso. Eles interrompem o contato direto metal com metal entre componentes mecânicos, compensam a deflexão radial gerada durante a operação do equipamento e protegem os elementos de vedação internos contra danos provocados por cargas laterais irregulares.
|
Item
|
Detalhes da especificação
|
|---|---|
|
Nome do produto
|
Anéis de vedação PEEK (poliéter éter cetona)
|
|
Materiais Disponíveis
|
PEEK puro não preenchido, PEEK preenchido com fibra de carbono, PEEK modificado lubrificado com composto de fibra de carbono + grafite + PTFE
|
|
Opções de cores
|
Bege (PEEK natural), Preto (classes modificadas preenchidas)
|
|
Processo de Fabricação
|
Usinagem de precisão CNC / moldagem por injeção de precisão de alta temperatura
|
|
Tolerância Dimensional
|
Usinagem CNC: ±0,02~±0,05 mmMoldagem por injeção: ±0,08~±0,10 mm
|
|
Rugosidade Superficial
|
Usinagem CNC: Ra 1.6 – Ra 3.2 Moldagem por injeção: Ra 3.2 – Ra 6.3
|
|
Certificações
|
ISO9001, RoHS, REACH
|
|
Tipos de produtos
|
Anéis guia em PEEK, anéis de suporte resistentes ao desgaste, anéis de apoio em PEEK
|
Projetados para pontos de vedação rotativos e alternativos dinâmicos, os anéis de vedação de polieteretercetona mantêm dimensões estáveis em meio a flutuações de pressão e temperatura. As propriedades anti-fluência e anti-fluxo a frio integradas evitam a distorção permanente da forma durante o movimento cíclico. Com características inerentes de baixo atrito, eles suportam impactos mecânicos repetidos e oferecem resistência ao desgaste consistente.
Ao contrário das vedações de borracha flexíveis que dependem de rebote elástico, os anéis de vedação PEEK apresentam alta rigidez estrutural, suportando posicionamento preciso para estruturas de vedação mecânica dinâmica.
Sob cargas alternadas contínuas e oscilações de temperatura, o material evita deformações permanentes. Ele mantém as interfaces de vedação bem ajustadas durante longos ciclos operacionais, ideal para eixos rotativos e conjuntos de vedação de movimento linear.
As características naturais de baixo atrito minimizam o desgaste nas ferragens correspondentes. Para equipamentos com movimento relativo frequente, esses anéis de vedação eliminam a geração de partículas e acomodam condições de trabalho isentas de óleo, comuns em automação e dispositivos médicos.
O PEEK mantém a forma física estável ao entrar em contato com meios hidráulicos, fluidos de corte e soluções levemente corrosivas. A degradação e o inchaço raramente são desencadeados por agentes químicos não oxidantes, cabendo a equipamentos de controle de fluidos operando em ambientes moderadamente agressivos.
Esses elementos deslizantes são projetados para configurações de vedação combinadas, incluindo Stepseals e Glyd Rings, e sempre funcionam em conjunto com elastômeros de O-ring.
Os anéis de vedação fornecem força de pré-tensão consistente, enquanto as superfícies deslizantes em PEEK entram em contato direto com fluidos de processo e contrapartes de fricção. Eles se encarregam da resistência ao desgaste por deslizamento e da contenção de fluidos. Esses produtos são amplamente aplicados em cilindros hidráulicos alternativos de alta pressão e conjuntos de vedação rotativa.
Uma vez encaixados dentro das ranhuras designadas, os componentes elásticos (anéis de vedação na maioria dos casos) são comprimidos e produzem força de pré-carga radial. Esta força constante pressiona o anel de vedação PEEK firmemente contra a superfície de vedação correspondente, seja a superfície externa do eixo ou a parede interna do cilindro.
Com faces finais usinadas com precisão, os anéis PEEK se ajustam perfeitamente para preencher lacunas microscópicas e bloquear vazamentos de fluido. À medida que a pressão média interna aumenta, maior compressão é exercida no anel de vedação. A pressão de contato entre as superfícies correspondentes aumenta proporcionalmente, permitindo um desempenho de vedação de auto-aperto ativado por pressão.
As peças elásticas produzem continuamente uma pressão de pré-carga estável, mantendo o anel de vedação PEEK firmemente aderido às superfícies de contato móveis o tempo todo.
A pressão do fluido do sistema atua na parte traseira de cada anel PEEK. Ele empurra o lábio de vedação para fora para aumentar a pressão específica de contato, formando assim um efeito de vedação de auto-aperto sustentável.
Um invólucro deslizante PEEK em forma de U envolve uma mola metálica energizada em seu interior. Após a instalação, a mola comprimida se expande para fora para manter o anel deslizante PEEK aberto, criando uma pré-carga de contato inicial para vedação.
Flutuações de temperatura e desgaste abrasivo menor ocorrerão após funcionamento prolongado. A mola interna recupera gradualmente para compensar variações dimensionais e a pressão de contato de vedação estável pode ser mantida durante todo o ciclo de serviço.

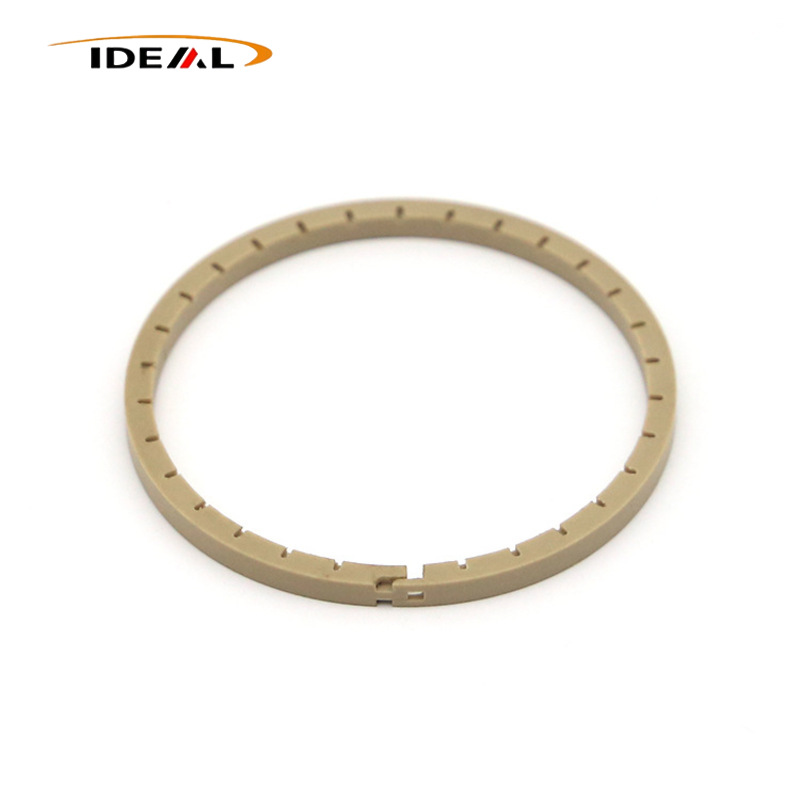

Os cortes divididos são projetados exclusivamente para simplificar a instalação em ranhuras de vedação.
Entalhes em espiral:Após a montagem e compressão, os dois lados do corte em espiral se deslocam um contra o outro e fecham completamente. As vias de vazamento são amplamente eliminadas, tornando este projeto adequado para cenários de alta pressão que exigem vazamento de fluido próximo de zero.
Cortes retos e cortes angulares simples:Minúsculas lacunas de vazamento permanecem na posição de entalhe após a instalação. Esses estilos não são aplicáveis para vedação dinâmica de alta pressão que exige vazamento total zero.
Por esse motivo, anéis bipartidos em espiral ou anéis sólidos de peça única sem fenda continuam sendo a melhor escolha para aplicações de vedação dinâmica de alta pressão.
Graças às forças combinadas de resistência à fluência, estabilidade térmica, inércia química e resistência à abrasão, os anéis de vedação de polieteretercetona são amplamente utilizados em máquinas industriais premium que operam sob altas temperaturas, pressão intensa, ambientes corrosivos e ambientes de trabalho ultralimpos.
Aplicado em ranhuras de vedação de cilindros hidráulicos de alta pressão, servoválvulas e coletores de válvulas como anéis de suporte ou anéis de apoio. Eles bloqueiam efetivamente a extrusão causada pela alta pressão do fluido e prolongam o ciclo de serviço dos componentes de vedação correspondentes. Para condições de pressão bidirecional, esses anéis podem ser instalados em ambos os lados do conjunto de vedação.
Geralmente instalado em ferramentas de fundo de poço e conjuntos de vedação de cabeça de poço. Confrontados com calor extremo, alta pressão e meios corrosivos de petróleo e gás no fundo do poço, sua forte capacidade anti-fluência garante uma operação estável a longo prazo. Anéis integrados sólidos e não divididos são fortemente recomendados para condições de serviço de pressão ultra-alta.
Usado em câmaras de vácuo e válvulas de gasodutos de processo. O grau PEEK virgem não preenchido é obrigatório aqui para liberação ultrabaixa de gases, o que protege as vedações FFKM/O-ring. Variantes de PEEK preenchidos com carbono são totalmente proibidas para tais aplicações.
Instalado em conectores de reatores e tubulações de filtros de alta pressão. Esses anéis mantêm desempenho estável quando expostos a ácidos, álcalis e diversos solventes orgânicos.
Adequado para vedação de fluidos de alta pressão em válvulas de energia de hidrogênio e equipamentos de teste de armazenamento de energia.
Ideal para conjuntos de válvulas de fluido expostos a amplas faixas de temperatura e ciclos repetidos de esterilização que exigem padrões rígidos de limpeza.
- Focado em anéis de vedação PEEK de alto desempenho para equipamentos industriais críticos
- Especializado em design personalizado e produção em massa estável
- Objetivo: resolver falhas de vedação que os produtos padrão não conseguem resolver
- As vedações extrudam ou quebram sob alta pressão
- Deformar, deformar ou vazar em temperaturas elevadas
- Corrosão ou inchaço em fluidos químicos
- Desgaste-se rapidamente em movimentos alternativos/rotativos
- Inconsistência dimensional causando falha na montagem
- Tempo de inatividade não planejado e alto custo de manutenção
- Controlamos a tensão residual, a planicidade e a contração de cristalização – fatores-chave ignorados pela maioria dos fornecedores
- Nossas vedações permanecem estáveis sob alta temperatura e alta pressão
- Sem deformação rápida, sem vazamentos, sem arranhões nas superfícies de contato
- Maior vida útil e menos interrupções para manutenção
- Dois processos confiáveis: usinagem CNC de precisão e moldagem por injeção de precisão
- Recozimento obrigatório para todas as vedações PEEK para estabilizar as dimensões
- Controle de qualidade de todo o processo, desde o material até o produto acabado
- Inspeção 100% visual e dimensional antes da entrega
- Formulações de materiais personalizáveis para:
- resistência ao desgaste
- resistência à corrosão
- desempenho de isolamento
- Estável em condições de trabalho dinâmicas (rotativo/alternativo)
- Excelente compatibilidade química e estabilidade estrutural
- Sistemas hidráulicos
- Equipamento de produção automático
- Máquinas de controle de fluidos médicos
- Instrumentos de precisão e automação industrial em todo o mundo
- Fabricante profissional de componentes de vedação de plástico de engenharia
- Experiência madura em processamento PEEK
- Qualidade estável, entrega confiável, serviço global
- Parceiro de longo prazo para clientes industriais que necessitam de vedações de alto desempenho
A1: Não. PEEK possui alta rigidez com quase nenhuma elasticidade. Toda a pré-carga compressiva necessária para uma vedação hermética é fornecida por anéis de vedação ou molas energizadas com metal. PEEK serve apenas como uma superfície deslizante durável que resiste ao desgaste e à erosão química.
A2: Dentro de uma faixa de pressão razoável, o mecanismo de autoaperto aumenta a pressão de contato e melhora os efeitos de vedação. Quando a pressão exceder o limite nominal, as vedações serão extrudadas e danificadas sem anéis de apoio devidamente ajustados, levando imediatamente à falha total da vedação.
A3: Na maioria das condições operacionais, eles funcionam como componentes rígidos de suporte e proteção. Na falta de elasticidade intrínseca, eles devem ser montados juntamente com vedações elásticas, como anéis de vedação, para formar um sistema de vedação completo.
A4: Não é aconselhável. Os enchimentos de carbono apresentam riscos de liberação de gases e contaminação por partículas. Somente material PEEK puro e sem preenchimento é permitido para ambientes de produção de semicondutores.
