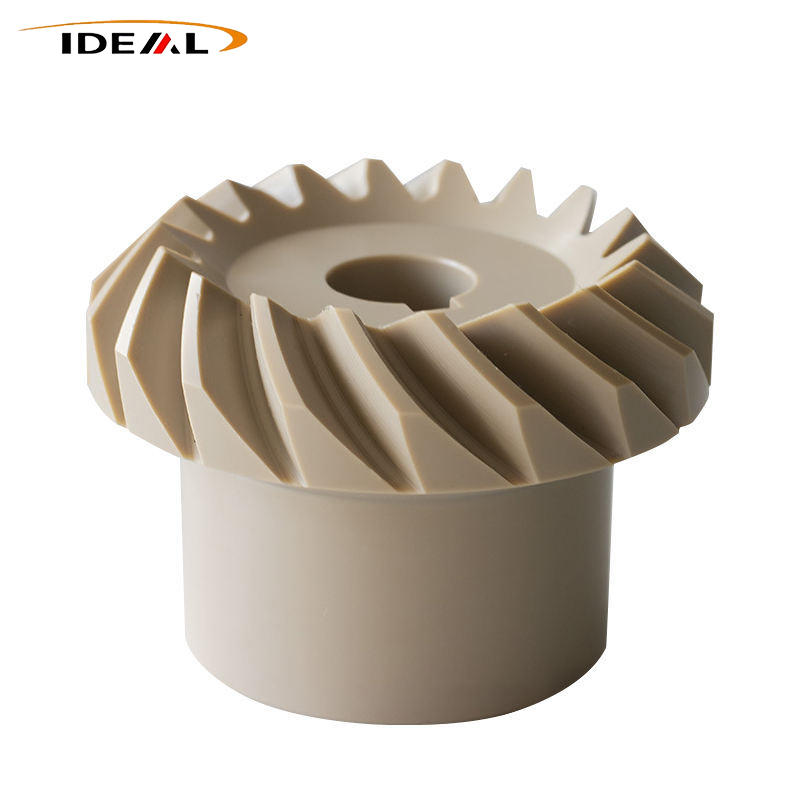

As engrenagens de pinhão PEEK de plástico ideal de alto desempenho são engrenagens de acionamento de módulos pequenos para sistemas de transmissão de precisão de alta qualidade. Como principal componente de entrada de energia dos conjuntos de engrenagens, ele geralmente combina com engrenagens maiores, engrenagens helicoidais e engrenagens helicoidais para redução e aumento de velocidade e posicionamento preciso. Engrenagens de pinhão de tamanho reduzido enfrentam ciclos de engrenamento frequentes, exigindo resistência superior ao desgaste, resistência à fadiga e estabilidade dimensional.
As engrenagens de pinhão PEEK oferecidas pelo fabricante Ideal Plastic atuam como a engrenagem pequena de acionamento dentro dos conjuntos de transmissão de precisão. Ele coopera com grandes engrenagens, engrenagens helicoidais ou engrenagens helicoidais para realizar desaceleração, aceleração e transmissão de posicionamento preciso.
Diferentemente das engrenagens padrão de grande porte, as engrenagens do pinhão apresentam módulos pequenos e perfis de dentes finos, ao mesmo tempo em que passam por muito mais ciclos de engrenamento. Assim, eles estabelecem altos requisitos de resistência ao desgaste do material, resistência à fadiga e estabilidade dimensional.
1. Pinhão de metal tradicional: ruído de funcionamento alto, ferrugem fácil e alta inércia rotacional
2. Pinhão de nylon / POM: baixa resistência a altas temperaturas, desgaste rápido e rápida perda de precisão
Graças às excelentes propriedades abrangentes do polímero PEEK, o pinhão PEEK resolve os principais problemas da transmissão de alta frequência em miniatura. Ele oferece suporte a serviços silenciosos e sem manutenção com precisão estável e se torna uma peça crítica de atualização para automação de precisão, sistemas robóticos e dispositivos médicos.
A fabricação de pinhão PEEK de módulos pequenos é tecnicamente difícil. Defeitos de produção comuns incluem preenchimento incompleto de cavidades, distorção de forma, tensão residual e rachaduras nas raízes dos dentes. Adotamos dois processos independentes e maduros para atender a diferentes requisitos de precisão e volumes de pedidos.
O produto supera defeitos típicos de engrenagens em miniatura de metal, náilon e POM. Apoiados por fresagem CNC de 5 eixos e moldagem por injeção de alta pressão e alta temperatura, eles proporcionam operação silenciosa, livre de manutenção e de precisão estável a longo prazo para automação, robôs e máquinas médicas sob condições de trabalho adversas.
Este processo é orientado para pedidos personalizados de alta precisão, especialmente para engrenagens não padronizadas de pequenos módulos usadas em instrumentos médicos e equipamentos de precisão de nível de pesquisa.
1. Cortadores especiais em miniatura realizam cortes finos; A margem de usinagem reservada para acabamento secundário controla rigorosamente o erro e a concentricidade do perfil do dente.Otimizado para produção em massa de pinhão PEEK de especificação padrão.
Contra a alta viscosidade e baixa fluidez do fundido do PEEK, adotamos plastificação precisa de 360-400 ℃, formação de molde em alta temperatura de 160-180 ℃, retenção de pressão segmentada e resfriamento controlado. Este processo resolve com eficácia problemas típicos de moldagem: preenchimento insuficiente em pequenas cavidades dentárias, cavidades de contração, linhas de solda e desvio dimensional. As engrenagens do pinhão de saída têm densidade uniforme, perfis de dentes completos e excelente consistência de lote.
Todas as engrenagens de pinhão PEEK acabadas passam por polimento fino da superfície do dente, calibração de circularidade, estabilização de tensão e inspeção dimensional completa. Procedimentos rigorosos de qualidade garantem uma malha suave, tolerâncias unificadas e desempenho confiável de funcionamento a longo prazo. A GuangZhou IDEAL possui mais de 15 anos de experiência na fabricação de componentes PEEK. Nossa oficina está equipada com vários centros de usinagem de 5 eixos e máquinas-ferramentas CNC, cobrindo processamento CNC personalizado e desenvolvimento de moldes.
Otimizamos ambos os fluxos de trabalho de produção:
1. Lado de moldagem por injeção: design de câmara quente de alta temperatura, enchimento segmentado lento e retenção gradiente de alta pressão, resolvendo baixa fluidez de fusão, subenchimento de microdentes, encolhimento irregular, excentricidade do pinhão, empenamento e má concentricidade.
2. Lado de usinagem CNC: fresas em miniatura com revestimento especial, corte com temperatura controlada em baixa velocidade e recozimento gradiente de 100%. Evite a adesão térmica da fresa, retorno elástico do perfil do dente, rebarbas, arranhões na raiz e aumento do furo causado por tensão, mudança de passo, aumento da folga e deslizamento da transmissão.
|
Item |
Detalhes |
|---|---|
| Nome do produto | Pinhão PEEK |
| Material | PEEK puro, PEEK reforçado com fibra de vidro, PEEK reforçado com fibra de carbono, PEEK médico/comestível |
| Cor | Preto, Bege |
| Módulos Padrão | 0,3, 0,5, 0,8, 1,0, 1,25, 1,5, 2,0 |
| Faixa de contagem de dentes | 10T-80T; contagem de dentes extra pequenos/grandes personalizável |
| Ângulo de Pressão | Padrão 20°; Ângulos especiais de 14,5°, 25° disponíveis mediante solicitação |
| Tipos de furos internos | Furo redondo, furo tipo D, furo de chaveta, furo escalonado; personalizável |
| Faixa de diâmetro externo | 3mm-80mm |
| Precisão de usinagem | ±0,01mm; precisão ultra-alta de até ±0,005 mm |
| Exemplo de política | A ser negociado |
| Serviço personalizado | Módulo fora do padrão, número de dentes especial, espessura, estrutura excêntrica, tamanho irregular suportado |
O pinhão PEEK funciona sob condições operacionais adversas: rotação em alta velocidade, engrenamento frequente e alta pressão de atrito da unidade. A precisão geral, a vida útil, o nível de ruído e a estabilidade de todo o maquinário dependem fortemente do desempenho do pinhão.
PEEK apresenta excelente capacidade antideslizamento em altas temperaturas. Sob engrenamentos de alta velocidade de longo prazo ou ambientes quentes confinados, como cabines de motores e equipamentos de produção de aquecimento, as engrenagens do pinhão mantêm perfis de dentes intactos, dimensões de furo estáveis e até mesmo espaçamento entre dentes. Nenhum deslocamento de precisão ou afrouxamento estrutural ocorre sob operação prolongada com carga de alta temperatura.
Com autolubrificação sólida intrínseca e baixo coeficiente de atrito, as engrenagens do pinhão em PEEK suportam operação a seco de ciclo longo sem fornecimento de óleo, eliminando a manutenção rotineira com graxa. Sob repetidas partidas/paradas e malhas contínuas, eles geram o mínimo de pó abrasivo, reduzem os riscos de travamento e desgaste gradual e reduzem falhas mecânicas e custos de manutenção pós-venda.
Comparado com os pinhões de metal, o pinhão PEEK atinge mais de 70% de redução de peso. A inércia rotacional ultrabaixa reduz significativamente o atraso da resposta start-stop e proporciona movimento dinâmico sensível. Ele atende aos requisitos de controle dinâmico de alta precisão de robôs, peças servo em miniatura e dispositivos de ajuste fino, corrigindo as desvantagens das engrenagens metálicas, incluindo grande inércia, partida e parada bruscas, microajuste impreciso e alto consumo de energia.
PEEK possui alta inércia química. Ele resiste à erosão prolongada causada pelo óleo do motor, líquido de arrefecimento, solventes ácidos e alcalinos, ar úmido e maresia. Diferente das engrenagens metálicas propensas à ferrugem e das engrenagens plásticas comuns sensíveis à umidade, o pinhão PEEK mantém um desempenho estável em cenários de processamento químico, proteção ambiental, marítimo e de veículos.
A taxa de absorção de água está abaixo de 0,05%, pouco influenciada pelas mudanças de umidade ambiente. Sob alternância quente-frio, condições úmidas e operação com fadiga prolongada, evita o inchaço dos dentes, o travamento das engrenagens e o aumento da folga entre as engrenagens. A precisão da transmissão permanece consistente durante todo o ciclo de serviço.
O design otimizado do arco da raiz do dente e a estabilização de recozimento profissional eliminam a concentração de tensão interna e formam uma estrutura interna densa e uniforme. Ao enfrentar partidas e paradas frequentes, movimento alternativo de alta velocidade e impacto mecânico instantâneo, o pinhão PEEK apresenta alta resistência estrutural e desempenho antifadiga. Raramente aparecem rachaduras e quebras de dentes, prolongando a vida útil total dos conjuntos de transmissão.
Combinando resistência a altas temperaturas, alta resistência ao desgaste para engates frequentes, autolubrificação livre de manutenção, design leve de baixa inércia, funcionamento com baixo ruído e precisão dimensional estável, as engrenagens de pinhão PEEK aplicam-se amplamente em dispositivos mecânicos compactos, leves e de alta precisão de funcionamento contínuo. Eles são substitutos ideais para engrenagens em miniatura de metal/nylon/POM barulhentas, de desgaste rápido e propensas a deformações.
· Equipamentos de automação industrial e dispositivos de controle de movimento de precisão
· Robôs inteligentes e sistemas mecânicos automatizados
· Equipamento médico de precisão de alta qualidade
· Unidades de bordo de veículos automotivos e de novas energias
· Instalações de produção de eletrônicos e semicondutores de precisão
· Instalações de secagem em alta temperatura, processamento químico e proteção ambiental anticorrosiva
A GuangZhou IDEAL concentra-se em pesquisa e desenvolvimento e fabricação de componentes de transmissão de alta precisão feitos de plásticos de engenharia de alto desempenho. Resolvemos problemas comuns da indústria de engrenagens em miniatura: preenchimento incompleto da moldagem, deformação desencadeada por tensão, atenuação de precisão, desgaste rápido sob malhas frequentes e consistência instável do lote.
· Seleção completa de materiais PEEK: PEEK puro, reforçado com fibra de vidro, reforçado com fibra de carbono, grau médico e grau alimentício, adaptando-se a diversas condições adversas (alta temperatura, malhas frequentes, baixo ruído, anticorrosão, sala limpa, projetos que exigem pouco peso).
· Produção padronizada pela ISO, certificações completas voltadas para exportação e ciclos de entrega estáveis.
· Atender compradores industriais B2B globais com engrenagens de pinhão PEEK duráveis, econômicas e personalizadas para pedidos em grandes quantidades.
· Os clientes podem fornecer desenhos de projeto, amostras físicas ou parâmetros de condições de trabalho para soluções personalizadas e orçamentos precisos.
Modos de cooperação disponíveis: personalização baseada em desenho, desenvolvimento de amostra, produção de pequenos lotes CNC de 5 eixos, produção em massa por injeção, pedidos de exportação OEM e ODM.
A1: As engrenagens tradicionais de náilon e POM têm resistência ao calor limitada. Acima de 100°C, eles amolecem gradualmente e desgastam-se fortemente. A operação frequente pode causar fratura do dente e expansão da lacuna entrelaçada, resultando em falha de precisão.
Por outro lado, o pinhão PEEK funciona de forma estável sob ambiente contínuo de alta temperatura de 260°C. Suas propriedades antifluência, antifadiga e resistência ao desgaste superam em muito o desempenho dos plásticos comuns, proporcionando maior estabilidade de precisão e maior vida útil para sistemas de transmissão de alta frequência em miniatura.
A2: Oferecemos suporte a serviços de personalização não padrão de escopo completo. De acordo com os desenhos CAD dos clientes, amostras físicas e parâmetros reais das condições de trabalho, podemos desenvolver engrenagens de pinhão de vários módulos não padronizados, contagens de dentes especiais, estruturas excêntricas e dimensões irregulares. Apoiamos o processamento de protótipos de pequenos lotes, bem como a produção em massa de grandes volumes e a cooperação OEM/ODM.
