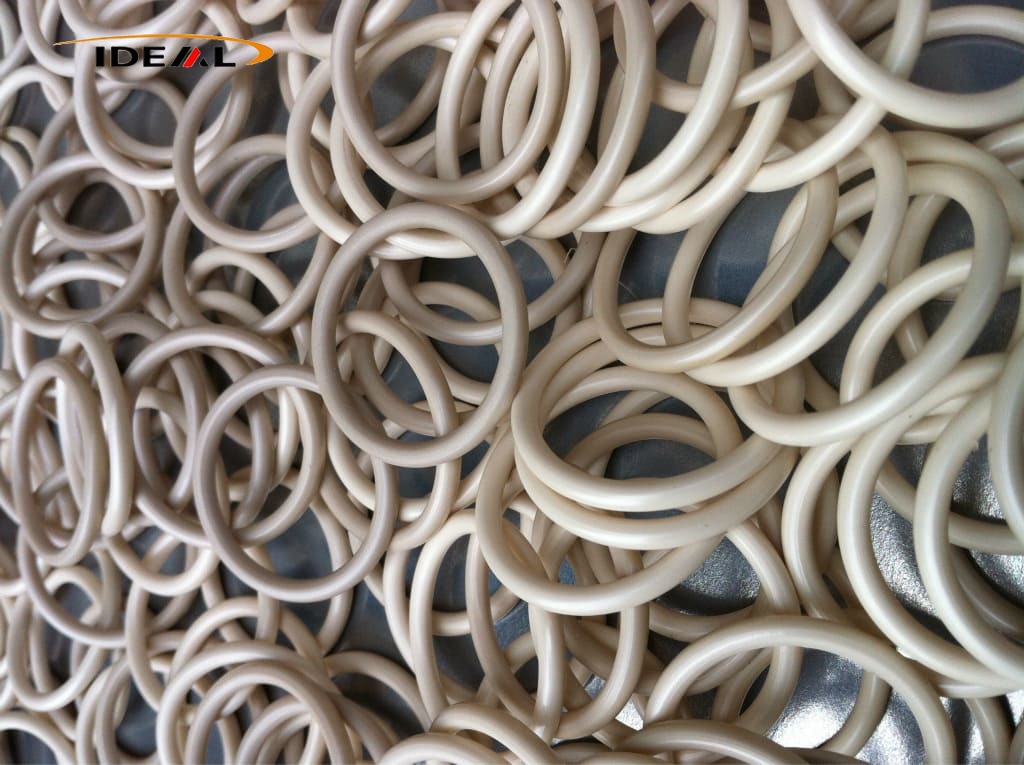

A Ideal Plastic oferece anéis de vedação PEEK nas especificações padrão AS568 e GB, bem como tamanhos personalizados não padronizados. Disponíveis em PEEK virgem e classes modificadas - como fibra de carbono ou preenchidos com grafite - esses anéis de vedação são fabricados usando uma combinação de usinagem CNC de precisão e moldagem por injeção em alta temperatura. Um processo abrangente de recozimento com alívio de tensão elimina efetivamente problemas como deformação, inchaço e vazamento causados pelo ciclo térmico, garantindo precisão dimensional e estabilidade muito superior às vedações plásticas padrão. Faça uma cotação!
Os anéis de vedação PEEK fornecidos pelo fabricante Ideal Plastic são componentes de vedação estática de precisão rígida. Eles são projetados principalmente para vedação estática e vedação de micromovimento de baixa velocidade e curso curto, capazes de atender aos requisitos de vedação sob condições extremas de trabalho.
Eles preenchem com precisão as lacunas entre as peças correspondentes para evitar efetivamente vazamento de líquido, escape de gás e perda de vácuo. Enquanto isso, eles bloqueiam a entrada de poeira, impurezas e contaminantes externos no equipamento, garantindo um desempenho geral confiável de vedação.
Apresentados com formato de laço redondo e seção transversal circular, os anéis de vedação PEEK exigem ranhuras de anel de vedação padrão pré-usinadas no equipamento para instalação. Fabricados em conformidade com os padrões AS568 dos EUA e padrões métricos nacionais, eles suportam produção padronizada em larga escala com excelente compatibilidade universal.
Os anéis de vedação PEEK são fundamentalmente diferentes das juntas PEEK e não podem ser substituídos arbitrariamente. Os anéis de vedação PEEK são aplicados para vedação do tipo ranhura para obter vedação estática estável e vedação dinâmica leve. Em contraste, as juntas PEEK apresentam contornos flexíveis, diversas opções de espessura e perfis personalizáveis. Eles realizam vedação de grandes áreas por meio da compressão da superfície do flange e são adequados para várias superfícies de vedação de flanges largas e planas.
É estritamente proibido substituir as juntas de flange por anéis de vedação em PEEK. A área de contato ultrapequena dos O-rings causará compressão irregular nas superfícies do flange e aumentará muito o risco de falha de vedação.
Feito de material PEEK de alta qualidade, o produto tem um alto ponto de fusão, baixa fluidez de fusão e encolhimento de cristalização óbvio, proporcionando alta estabilidade estrutural e adaptabilidade às duras condições de trabalho industrial.
Como peças de vedação estática de precisão rígida, os produtos são aplicáveis à vedação estática e à vedação de micromovimento de baixa velocidade sob condições extremas. Eles evitam de forma confiável o vazamento de líquidos e gases, evitam a perda de vácuo e isolam contaminantes externos, mantendo um desempenho de vedação estável a longo prazo.
Adotando uma estrutura circular padronizada com seção transversal redonda, os O-rings se encaixam perfeitamente nas ranhuras anulares padrão. O contato interno apertado garante vedação estática estável e leves efeitos de vedação dinâmica.
Fabricados estritamente de acordo com os padrões AS568 dos EUA e padrões métricos nacionais, os produtos apresentam especificações unificadas, apoiando a produção industrial padronizada em grande escala com forte universalidade e adaptabilidade.
Os anéis de vedação PEEK e as juntas PEEK têm posicionamento de aplicação distinto. Os anéis de vedação são especializados para cenários de vedação do tipo ranhura, enquanto as juntas PEEK personalizáveis se adaptam à vedação de flanges planos de grandes áreas. A substituição arbitrária é proibida para evitar riscos de falha na vedação.
Beneficiando das propriedades inerentes do material PEEK, os produtos possuem resistência a altas temperaturas graças ao alto ponto de fusão. Sua baixa fluidez de fusão e significativa contração de cristalização garantem alta estabilidade de formação estrutural, adequada para serviço de longo prazo em ambientes industriais complexos e severos.
A estrutura de vedação tipo ranhura profissional garante compressão uniforme e encaixe perfeito. Diferente do modo de compressão plana das juntas, ele evita efetivamente tensões irregulares nas superfícies do flange e elimina perigos ocultos de vazamento e falha de vedação.
|
Item
|
Especificação
|
|---|---|
|
Nome do produto
|
Anéis de vedação PEEK (poliéter éter cetona)
|
|
Material
|
PEEK não preenchido, PEEK preenchido com carbono, PEEK preenchido com grafite/PTFE
|
|
Cor
|
Preto, Bege
|
|
Diâmetro da seção transversal AS568 padrão dos EUA
|
1,78 mm (0,070"), 2,62 mm (0,103"), 3,53 mm (0,139"), 5,33 mm (0,210")
|
|
Diâmetro da seção transversal GB/T3452.1
|
1,80mm, 2,65mm, 3,55mm, 5,30mm, 7,00mm
|
|
Serviço de amostra
|
A ser negociado
|
|
Certificações
|
ISO9001, RoHS, REACH
|
|
Classificação padrão de tamanho
|
Anéis-O AS568 PEEK padrão dos EUA, anéis-O PEEK padrão GB/T 3452.1, personalização não padrão
|
Em comparação com os plásticos de uso geral, a fabricação de O-Rings PEEK apresenta barreiras técnicas muito maiores. Dois processos maduros de produção em massa dominam a indústria: usinagem CNC de precisão e moldagem por injeção de precisão em alta temperatura. Os dois métodos diferem muito nas características das peças acabadas, nos volumes de pedidos adequados e nas faixas de custos gerais.
|
Módulo de Processamento
|
Descrição detalhada
|
|---|---|
|
Fluxo de trabalho de produção completo
|
Comece com a inspeção de qualidade de hastes e folhas de PEEK puro importadas. Os blanks passam por tratamento de pré-recozimento para eliminar antecipadamente o estresse interno da matéria-prima. Após o torneamento CNC preliminar para formar produtos semiacabados anulares, o torneamento de acabamento de precisão é realizado para otimizar o perfil da seção transversal, seguido pela calibração da concentricidade. Todas as peças receberão recozimento secundário de alívio de tensão para remover a tensão residual de corte e, em seguida, passarão por polimento de superfície, remoção de rebarbas e testes dimensionais completos antes da entrega.
|
|
Principais desafios de processamento
|
As peças anulares de PEEK de parede fina são estruturalmente frágeis. Os métodos convencionais de fixação e corte causam facilmente vibração mecânica e deformação elástica. Depois de liberar o acessório, o rebote do material causará oval, distorção oval e formas irregulares, resultando em baixa precisão de montagem e riscos ocultos de vazamento de vedação.
|
|
Soluções de otimização personalizadas
|
Equipe acessórios macios flexíveis personalizados para dispersar a pressão de fixação concentrada e evitar deformação de extrusão local. Adote o posicionamento de suporte em grandes áreas para melhorar a estabilidade geral da peça durante o processamento. Combine ferramentas de corte especiais profissionais PEEK e reduza a velocidade de alimentação para enfraquecer o impacto e a vibração do corte. Implemente o afrouxamento gradual do acessório após a usinagem para evitar liberação repentina de tensão e deformação permanente da peça.
|
|
Módulo de Processamento
|
Descrição detalhada
|
|---|---|
|
Procedimento de Moldagem Padrão
|
Os pellets PEEK são totalmente secos e desumidificados para eliminar defeitos de umidade. As matérias-primas são derretidas uniformemente no barril a uma temperatura constante de 360–400°C e depois injetadas a alta pressão em um molde de temperatura constante (180–210°C). A retenção precisa da pressão é aplicada para padronizar a cristalização do material, seguida por um resfriamento lento e gradual. Após a desmoldagem, todas as peças passam por recozimento unificado, alívio de tensão, corte instantâneo e verificação dimensional abrangente para garantir produtos acabados qualificados.
|
|
Dificuldades inerentes ao processo
|
O material PEEK apresenta alta cristalinidade e encolhimento contínuo durante a fase de resfriamento e modelagem. Ligeiras flutuações na temperatura de moldagem causarão diretamente um encolhimento inconsistente do diâmetro interno e do diâmetro do cordão, resultando em tolerância dimensional instável e baixa uniformidade do lote de O-rings acabados.
|
|
Medidas de controle de precisão
|
Implemente o controle de temperatura constante em circuito fechado para o barril e o molde para bloquear a faixa de temperatura de forma constante e minimizar a variação térmica. Ajuste o tempo de retenção de pressão e os parâmetros do ciclo de resfriamento para equilibrar a velocidade de cristalização do material e a taxa de encolhimento em todas as direções. Uniformize a tensão interna dos produtos acabados por meio do tratamento de recozimento pós-moldagem, melhorando fundamentalmente a estabilidade dimensional dos O-rings de PEEK produzidos em massa.
|
Usinados a partir de material PEEK virgem sólido, os O-rings PEEK são componentes de vedação estática de precisão rígida. Diferentes das vedações elásticas fabricadas em borracha, náilon, POM ou PTFE padrão, elas oferecem capacidade de vedação confiável em ambientes agressivos, onde os materiais de vedação tradicionais têm dificuldade para manter o desempenho.
Apoiado por uma composição molecular estável, o PEEK resiste notavelmente à fluência. O tratamento de recozimento remove a tensão residual interna, permitindo que esses O-rings mantenham contato firme com as superfícies de vedação em meio a temperaturas flutuantes e pressão contínua. Os ciclos de manutenção dos equipamentos podem ser bastante estendidos.
O material tolera uma ampla gama de lubrificantes, refrigerantes e fluidos hidráulicos. Evita inchaço, dissolução ou fragilização quando exposto a substâncias corrosivas moderadas, adequando-se a pontos de vedação estática em tubulações químicas e sistemas de processamento de fluidos.
Instalados dentro de câmaras de aquecimento e equipamentos com mudanças frequentes de temperatura, os O-rings PEEK não amolecem nem se deformam como os plásticos comuns. A forma da seção transversal original é preservada sob carga, evitando a expansão da lacuna de vedação e vazamento persistente sob condições estáticas de alta temperatura.
A resina base PEEK não contém plastificantes ou aditivos voláteis. A liberação volátil permanece mínima em altas temperaturas, eliminando a contaminação por partículas dentro de câmaras seladas. Esta propriedade torna os O-rings PEEK amplamente utilizados em equipamentos de processamento de wafers semicondutores, recipientes a vácuo e máquinas de esterilização médica.
Classificados como vedações estáticas de precisão rígida, os O-Rings PEEK se destacam pela tolerância a altas temperaturas, excelente resistência à fluência, inércia química, baixa liberação de gases e autolubrificação inerente. Eles são projetados principalmente para vedação estática e micro-vedação alternativa de curso curto e baixa velocidade e não são adequados para serviços de vedação alternativa dinâmica de alta frequência e longo curso.
O PEEK de grau virgem apresenta volatilidade ultrabaixa para evitar contaminação da câmara e resiste a microvazamento induzido por fluência durante operação de vácuo de longa duração.
Esses dispositivos funcionam com movimento leve e contínuo e ciclos intermitentes de partida-parada, onde recargas regulares de graxa são impraticáveis. A propriedade autolubrificante natural do PEEK permite uma operação livre de manutenção.
O equipamento enfrenta flutuações drásticas de temperatura e exposição a meios químicos; as vedações plásticas padrão incham e degradam facilmente em tais ambientes.
Ele suporta temperaturas cíclicas que variam de -60°C a 260°C e resiste à deformação e vazamento em meio a repetidas alternâncias térmicas.
- Especializado em anéis de vedação PEEK personalizados (elementos de vedação de plástico rígido)
Projetado para ambientes de alta temperatura, alta pressão, vácuo e corrosivos
- Substitui as vedações de borracha tradicionais para condições extremas de trabalho
- Elimina vazamentos ocultos e falhas de vedação intermitentes
- Resiste à deformação por fluência sob altas temperaturas a longo prazo
- Reduz a liberação de gases voláteis e a contaminação por partículas no vácuo
- Garante desempenho de vedação estável em equipamentos críticos
- Utiliza apenas resina PEEK 100% virgem
- Sem materiais reciclados para aplicações semicondutoras, médicas e limpas
- Materiais selecionados com base nas condições de trabalho, necessidades de precisão e volume de pedidos
- Baixa emissão de gases, zero emissão de partículas, atendendo a rígidos padrões de limpeza
- Fabricado de acordo com desenhos do cliente ou especificações padrão: AS568 / GB/T3452
- Controle rigoroso do diâmetro interno (ID) e do diâmetro do cordão
- Superfície de vedação curva livre de arranhões, amassados, poros, rachaduras e inclusões
- Sem rebarbas, rebarbas ou marcas de ferramentas visíveis
- Linhas de separação do molde localizadas longe das áreas de vedação (para peças moldadas)
- Recozimento obrigatório para todos os O-rings de PEEK de alta qualidade
- Elimina tensões residuais de usinagem e moldagem
- Evita deformação, aumento de lacunas e vazamentos causados por ciclos térmicos
- Garante estabilidade dimensional a longo prazo

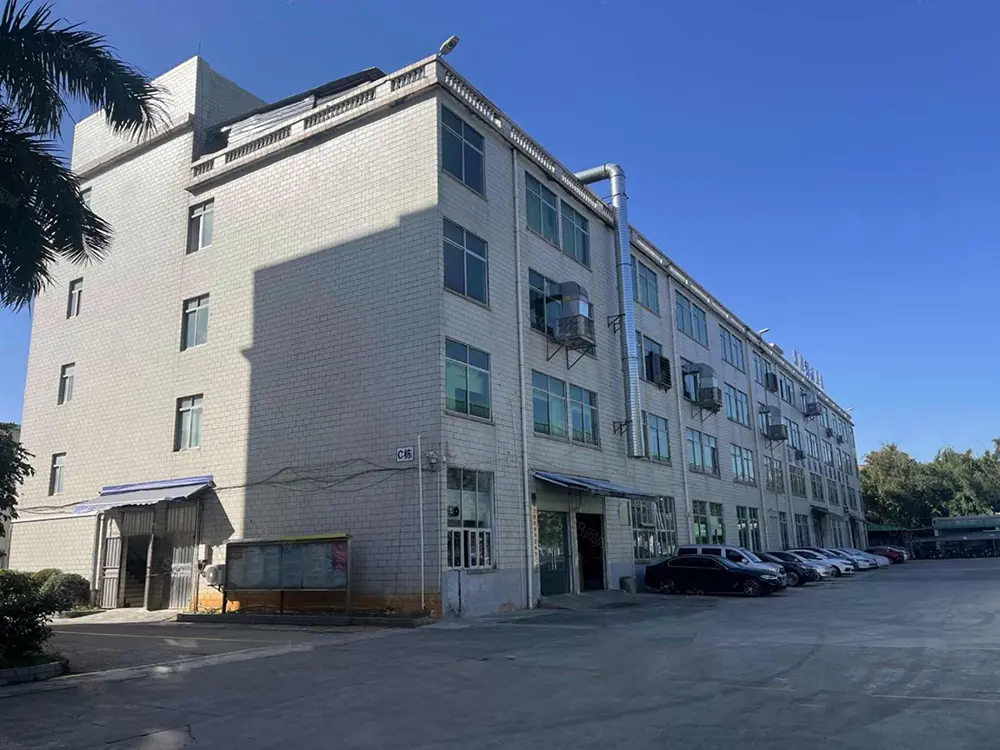

- Oficinas internas de CNC de precisão
- Suporta personalização por desenhos ou amostras
- Capaz de usinagem CNC e moldagem por injeção de precisão
- Qualidade consistente para pequenos lotes e produção em massa
- Equipamentos de fabricação de semicondutores
- Dispositivos médicos e sistemas de esterilização
- Câmaras e componentes de alto vácuo
- Novos instrumentos de energia, químicos e de precisão
- Produtos exportados globalmente
- Atende clientes internacionais em indústrias de equipamentos de alta qualidade
- Foco em parcerias de vedação de longo prazo, estáveis e confiáveis
A1: A usinagem CNC não requer moldes personalizados e oferece tempos de entrega mais rápidos. Ele suporta dimensões personalizadas totalmente fora do padrão e oferece controle de tensão mais rígido, perfeitamente adequado para amostras, pedidos de pequenos lotes, bem como aplicações de vedação de alta precisão nas áreas médica e de semicondutores. A moldagem por injeção é econômica para pedidos de grandes volumes de tamanhos padrão, embora sejam aplicadas taxas de molde e os prazos de entrega sejam mais longos. Você pode compartilhar seus desenhos, quantidade do pedido e condições de trabalho, e nós recomendaremos a solução de produção mais adequada de acordo.
A2: O recozimento é fortemente recomendado para vedações implantadas em ambientes de alta temperatura, vácuo ou continuamente pressurizados. Para aplicações gerais em temperatura ambiente com baixa pressão, o processo pode ser omitido para reduzir custos conforme sua avaliação.
A3: Quatro causas comuns estão listadas abaixo:
① As ranhuras são projetadas para encaixar em O-rings de borracha, levando a taxas de compressão incompatíveis;
② As vedações ignoram o tratamento de recozimento e deformam-se gradualmente à medida que a tensão residual é liberada sob condições de serviço;
③ Existem marcas visíveis de ferramentas ou rebarbas nas superfícies de vedação;
④ Fraca precisão de usinagem das ranhuras do equipamento.
Forneça seus parâmetros operacionais e desenhos de ranhura, e analisaremos o problema e proporemos soluções direcionadas.
A4: É necessária uma avaliação cuidadosa para cenários com forte impacto contínuo e vibração severa de alta frequência. PEEK apresenta alta rigidez, mas baixa elasticidade, por isso funciona melhor para vedação estática. Para ambientes com forte vibração, sugerimos otimizar estruturas de ranhuras ou explorar classes PEEK modificadas e preenchidas como alternativas.
