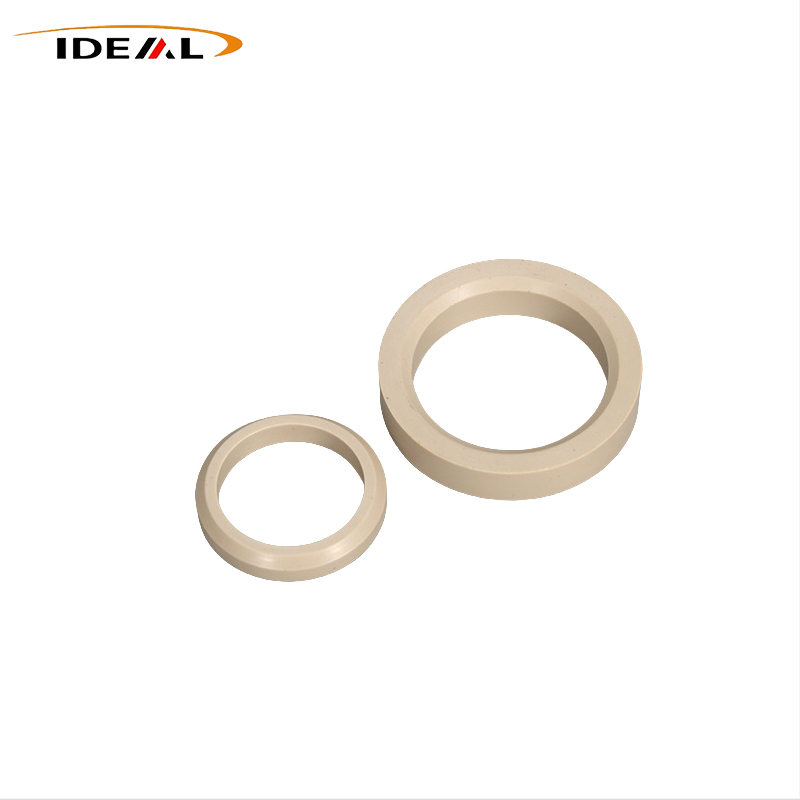

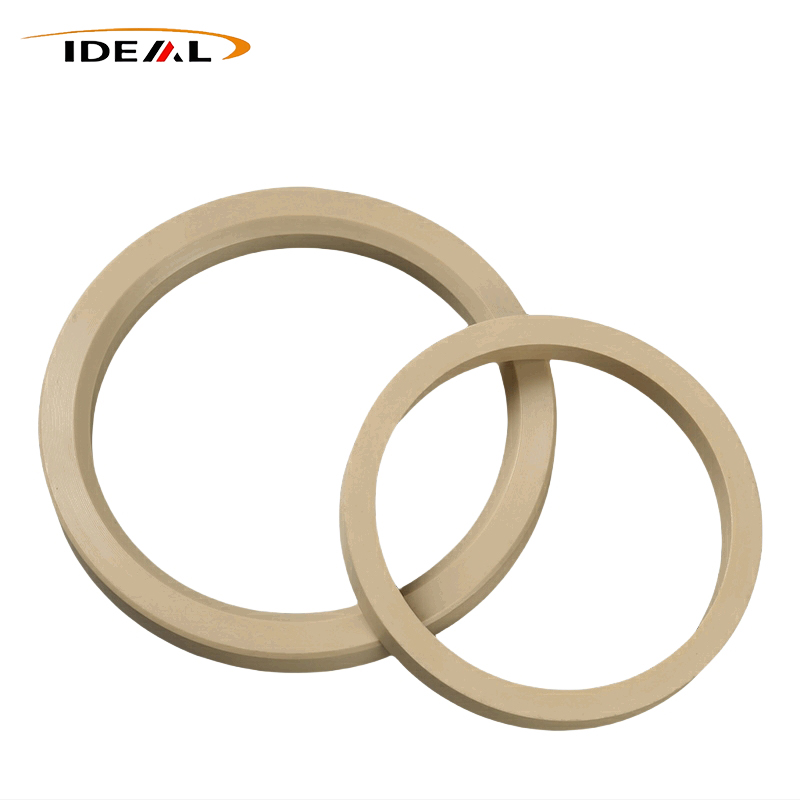

Anéis de apoio PEEK

Plástico Idealé um fabricante de anéis de backup PEEK. Os produtos são componentes de proteção auxiliares rígidos especialmente projetados para sistemas de vedação de alta pressão. Eles são sempre montados com anéis de vedação elásticos, em vez de trabalharem de forma independente. Como uma barreira protetora rígida, eles evitam efetivamente que os O-rings sejam espremidos nas aberturas de montagem sob pressão extrema, evitando danos por cisalhamento e falhas de vedação. Isto melhora significativamente o nível de resistência à pressão e a vida útil geral do conjunto de vedação completo, tornando-os acessórios essenciais para equipamentos de vedação de precisão industrial de alta qualidade.

Princípio de funcionamento e regras de correspondência

1 Divisão Funcional Independente

2 materiais de anel de vedação compatíveis

• Condições de trabalho convencionais: Combinado com NBR, EPDM e anéis de borracha comuns
• Condições de alta pressão e corrosão química: Prefira anéis de vedação FKM ou FFKM
• Vedações de borracha macia (FFKM / Silicone): São obrigatórias, pois esses materiais possuem baixa capacidade antiextrusão e são facilmente danificados sob pressão

3 Diretrizes de Instalação

• Pressão unidirecional: Instale um único anel de apoio PEEK no lado de alta pressão do O-ring
• Pressão bidirecional: Instale um anel de apoio em cada lado do O-ring para proteção bilateral
• Cenários comuns de baixa pressão: Não é recomendado empilhar vários anéis de apoio, o que aumentará o atrito da montagem e causará travamento na instalação

Projeto estrutural e recursos dimensionais

• Projeto de tolerância dimensional: O diâmetro interno é ligeiramente maior que o diâmetro do eixo; o diâmetro externo é ligeiramente menor que o diâmetro da cavidade, garantindo um encaixe suave na ranhura, sem emperramento ou atrito de longo prazo
• Processamento de bordas: As bordas internas e externas são chanfradas para eliminar cantos afiados, evitando arranhões no O-ring durante a montagem e reduzindo problemas de aderência

Tipos estruturais comuns

• Anéis sem fim sólidos: Maior rigidez e resistência à deformação, adequados para condições de trabalho de ultra-alta pressão
• Anéis bipartidos com corte diagonal: fáceis de instalar e desmontar no local, ideais para equipamentos que requerem manutenção frequente
• Anéis de apoio escalonados: Estrutura especial personalizada para ranhuras fora do padrão e cenários de vedação personalizados

Processos de Fabricação e Controle de Processos

1 Defeitos e causas comuns do produto

• Empenamento e planicidade deficiente: causados ​​por calor excessivo de corte CNC, deformação rígida da fixação ou pressão instável da embalagem de injeção e resfriamento rápido
• Fora de tolerância dimensional: resultante de ferramentas de corte desgastadas, acessórios defeituosos ou compensação insuficiente de contração durante a moldagem
• Ovalidade e baixa circularidade: Geradas pela deformação de fixação de peças de paredes finas, torção de desmoldagem ou resfriamento irregular do molde

2 Soluções de Otimização de Processos

• Otimização da usinagem CNC: adote ferramentas profissionais de corte de metal duro, reduza a taxa de avanço para controlar o calor de corte e use acessórios flexíveis personalizados para evitar deformação de fixação em paredes finas
• Otimização da moldagem por injeção: Estabilize com precisão a temperatura do fundido, a temperatura do molde e a pressão da embalagem; adotar resfriamento lento graduado e proibir resfriamento rápido com água para reduzir o estresse residual

3 cenários de aplicação de processo

• Usinagem CNC de precisão: Adequado para amostras de protótipos, personalização de pequenos lotes, tamanhos não padronizados e anéis de backup divididos. Os anéis sólidos CNC são a primeira escolha para equipamentos de alta pressão, evitando efetivamente defeitos na linha de solda de produtos moldados
• Moldagem por injeção de alta temperatura: Adequado para produção em massa de anéis sólidos padrão, com alta eficiência de produção e consistência de lote estável

Lembrete principal: Independentemente do processo de produção, o recozimento com alívio de tensão é essencial para garantir a estabilidade dimensional a longo prazo e o desempenho anti-deformação dos anéis de apoio de polieteretercetona em ambientes de trabalho extremos.

Propriedades do produto

Esses anéis atuam como insertos rígidos de reforço antiextrusão especialmente projetados para arranjos de vedação de alta pressão. Eles aproveitam as vantagens físicas excepcionais do polímero PEEK para proteger vedações elásticas primárias, como anéis de vedação, contra danos por extrusão.

1. Proteção antiextrusão sob cargas extremas

PEEK apresenta excelente desempenho anti-fluência. A deformação permanente dificilmente ocorre sob forte compressão sustentada. Mesmo sob extrema pressão combinada com altas temperaturas, os anéis retêm a geometria e protegem continuamente os O-rings, sustentando um desempenho antiextrusão confiável durante ciclos prolongados.

2. Estabilidade térmica previsível

Diante de mudanças repetidas entre temperaturas altas e baixas, os anéis de apoio de polieteretercetona apresentam comportamento de expansão térmica constante sem distorção óbvia. O material permanece dúctil em baixas temperaturas e resiste ao amolecimento sob o calor para manter todo o conjunto de vedação funcional.

3. Estabilidade dimensional livre de umidade

A forte rigidez estrutural proporciona resistência à compressão confiável. Diferente das alternativas de náilon, o PEEK absorve umidade insignificante. O contato com a água não provoca inchaço, portanto os riscos de travamento da montagem e desvio dimensional são totalmente eliminados.

4. Superfície de baixo atrito para vedações de movimento

A autolubrificação sólida inerente traz um baixo coeficiente de atrito. Para sistemas de vedação alternativos e rotativos, o atrito entre o anel de apoio, o anel de vedação e a ranhura de metal permanece baixo. Graxa adicional é desnecessária, correspondendo a ambientes de produção limpos e isentos de óleo.

5. Alta resistência à pressão de pulso

A resistência mecânica robusta permite que o PEEK suporte picos de pressão cíclicos e cargas de impacto recorrentes. A formação de fissuras e fraturas raramente ocorrem sob pulsos contínuos de alta pressão, tornando-os adequados para cilindros hidráulicos e máquinas de pressão de pulso.

Cenários de aplicação

Como acessórios de proteção adequados para estruturas de vedação de alta pressão, esses anéis são projetados principalmente para solucionar danos no anel O desencadeados por extrusão sob pressão intensa. Eles atendem especialmente bem em ambientes agressivos com alto calor, pressão extrema, corrosão química e cargas de pressão alternadas – condições onde os anéis de apoio padrão de PTFE ou nylon tendem a falhar prematuramente devido à fluência.

Máquinas hidráulicas e de fluidos

Equipamento de fundo de poço para exploração de energia de petróleo e gás

Sistemas de processamento de vácuo semicondutores

Componentes aeroespaciais a bordo

Equipamento de manuseio de fluidos químicos

Instrumentos médicos de alta pressão e precisão

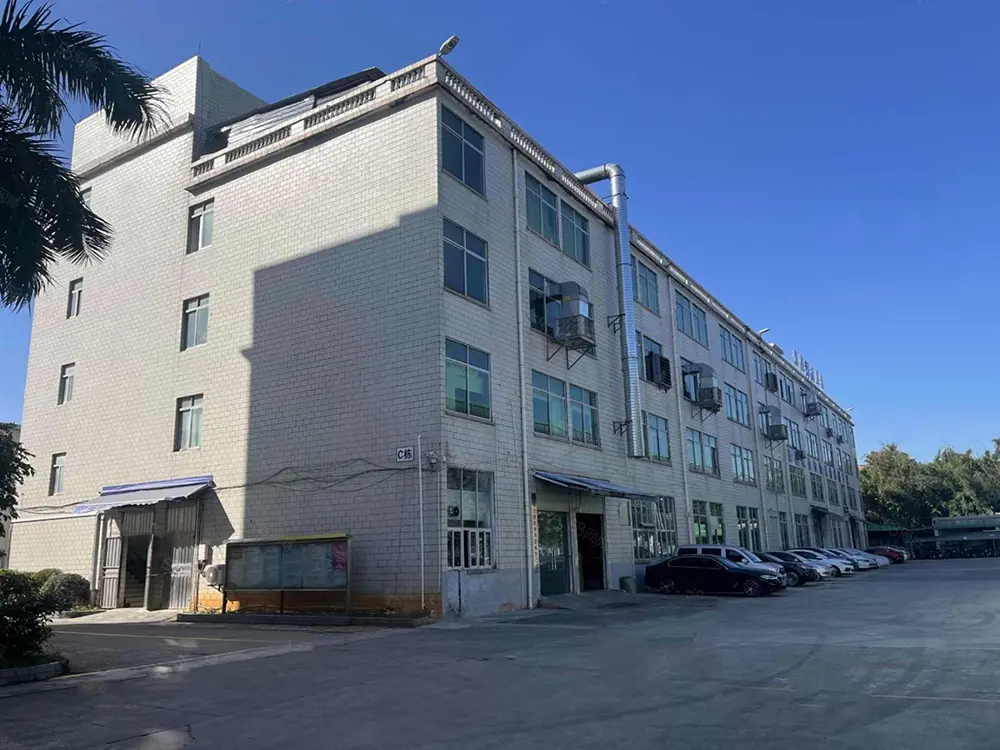

Nossas vantagens de fábrica

Somos um fabricante profissional focado exclusivamente na produção de anéis de apoio PEEK de alto desempenho. Reconhecemos profundamente os pontos problemáticos predominantes em cenários de vedação de alta pressão que incomodam a maioria dos usuários finais:

- Falha na extrusão do O-ring sob alta pressão contínua

- Deformação por fluxo frio e distorção permanente dos anéis de apoio

- Deformação do produto e vazamento do sistema após instalação em campo

A maioria dos principais fornecedores de anéis de apoio PEEK apenas garantem que os produtos atendam aos padrões básicos de aparência e dimensões sob temperatura ambiente, ignorando amplamente o controle da tensão residual interna. Esses produtos passam facilmente em inspeções rotineiras de temperatura ambiente, mas falham rapidamente sob condições extremas combinadas de alta temperatura e alta pressão. Isso inevitavelmente leva a:

- Tempo de inatividade inesperado e não planejado do equipamento

- Substituição frequente de peças e aumento acentuado dos custos de manutenção

- Operação instável de sistemas de vedação hidráulica e de fluidos

Para resolver esta falha comum na indústria, consideramos o recozimento com alívio de tensão como um processo de produção essencial obrigatório, o que diferencia nossos produtos dos equivalentes comuns. Todos os nossos produtos, sejam usinados com precisão CNC ou moldados por injeção em alta temperatura, adotam procedimentos de produção padronizados:

- Recozimento estritamente segmentado com temperatura controlada: Elimina a tensão residual interna gerada durante a usinagem e moldagem

- Liberação maximizada de tensão: evita deformação pós-instalação sob condições de trabalho adversas

- Desempenho geral estável: Garante planicidade consistente e estabilidade dimensional precisa em ambientes operacionais reais de alta temperatura e alta pressão

Fornecemos uma linha completa de anéis de backup de polieteretercetona personalizáveis ​​com diversas especificações, abrangendo modelos convencionais e soluções personalizadas:

Tipos de produtos: anéis sem fim sólidos, anéis divididos com corte enviesado e anéis escalonados personalizados

Especificações padrão: Tamanhos completos em conformidade com os padrões AS568 e ISO3601

- Serviço de customização: Produtos totalmente sob medida de acordo com desenhos técnicos exclusivos do cliente

Opções de matéria-prima: PEEK puro não preenchido importado e doméstico, PEEK preenchido com fibra de carbono para maior resistência e resistência ao desgaste

Nossos versáteis anéis de apoio de polieteretercetona são amplamente aplicados em diversos cenários de trabalho extremos, incluindo equipamentos semicondutores, instalações de petróleo e gás de fundo de poço, sistemas hidráulicos de alta pressão, novos equipamentos de energia e máquinas de processamento químico, satisfazendo diversos requisitos operacionais rigorosos.

Como um fornecedor confiável de componentes auxiliares de vedação PEEK de alta pressão, a GuangZhou Ideal é especializada na fabricação de anéis de apoio premium que evitam efetivamente a extrusão de vedação elástica em sistemas hidráulicos e de fluidos. Nossas principais vantagens são resumidas abaixo:

- Suporte técnico profissional: Equipe madura de P&D e produção para suportar dimensões personalizadas e fórmulas de materiais modificadas

- Personalização orientada a cenários: otimize produtos direcionados a diferentes ambientes de trabalho com pressão e temperatura extremas

- Cobertura global de serviços: Clientes cooperativos de longo prazo incluem fabricantes de cilindros hidráulicos, empresas de válvulas de fluidos e fornecedores de equipamentos de engenharia offshore em vários países e regiões

Perguntas frequentes

Q1: Os anéis de apoio PEEK podem substituir totalmente os O-rings?

A1: Definitivamente não. Os anéis de vedação fornecem recuperação elástica para efeitos de vedação, enquanto os anéis de apoio de polieteretercetona oferecem apenas proteção antiextrusão. As duas peças devem ser instaladas como um conjunto correspondente.

Q2: Como escolher entre anéis de backup divididos e anéis de backup sem fim sólidos?

A2: Os anéis sem fim sólidos apresentam rigidez superior e desempenho muito melhor sob pressão extrema. As variantes divididas permitem uma instalação descomplicada em ranhuras de vedação, adaptando-se a estruturas que exigem desmontagem e remontagem frequentes. Sua classificação de pressão máxima é ligeiramente inferior em comparação com estilos sólidos.

Q3: Quais são os benefícios dos anéis de apoio de polieteretercetona em relação às alternativas de PTFE?

A3: PEEK possui maior rigidez, além de resistência amplamente aprimorada à fluência e ao fluxo frio. Resiste muito melhor à deformação e à falha prematura sob alta temperatura e alta pressão do que o PTFE. O PTFE é mais macio e mais econômico apenas para condições básicas de trabalho de baixa pressão.

Q4: Um par de dois anéis de apoio é obrigatório para aplicações de pressão bidirecional?

A4: Sim. A pressão alterna continuamente em ambos os lados em condições de trabalho bidirecionais. O O-ring precisa de proteção de suporte rígida nos dois lados. A instalação unilateral causará danos à vedação quando a pressão for invertida.

Q5: Os anéis de reserva de polieteretercetona parecem visualmente intactos, mas apresentam mau funcionamento após a instalação. O que causa esse problema?

A5: A causa mais comum é a remoção insuficiente da tensão residual interna. Depois que o equipamento aquece e suporta pressão, os anéis perdem a forma, criando pequenas lacunas. Os anéis de vedação são então espremidos por essas lacunas e sofrem danos irreversíveis.

P6: Como podemos reduzir os riscos de falha em projetos de vedação de alta pressão?

A6: Priorize anéis de apoio de polieteretercetona sem fim sólidos fabricados por meio de usinagem CNC. Isso evita desvantagens, incluindo estruturas divididas e defeitos nas linhas de solda da moldagem por injeção. Enquanto isso, confirme se o fornecedor implementa procedimentos padronizados de alívio de tensão de recozimento.

Q7: Por que as instalações de semicondutores preferem anéis de backup de polieteretercetona em vez de versões de PTFE?

A7: Muitos processos de semicondutores operam sob alta pressão, onde os O-rings FFKM são propensos a danos por extrusão. PEEK oferece desempenho anti-fluência mais forte. Além disso, os graus de PEEK puro geram liberação mínima de gases de material, atendendo aos rigorosos requisitos de limpeza dentro das câmaras de processo.
